程序改错题（每题5分，共15分）
1．下列语句表有语法错误，请改正后将正确的梯形图画在空白处。 LDNI I0.0 TON T37，100 LD T37 = Q0.0 LD I0.0 AI T37 O M0.0 AN I0.1 = M0.0 LD M0.0 = Q0.0

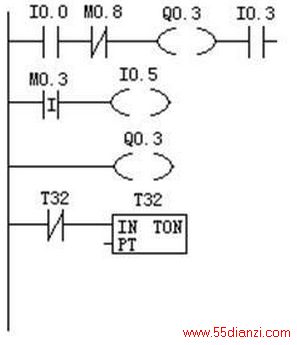

2．下列程序是将变量存储器VD200加1，并将结果放入累加器AC1中。请判断程序的正误，如果错误请改正并说明原因。 LD I0.0 INCB VD200 MOVB VD200，AC1 3．指出下列梯形图的错误。
程序设计题（20分）
液体混合装置如图所示，上限位、下限位和中限位液体传感器被液体淹没时为1状态，阀A、阀B和阀C为电磁阀，线圈通电时打开，线圈断电时关闭。开始时容器是空的，各阀门均关闭，各传感器均为0状态。按下启动按钮后，打开阀A，液体A流入容器，中限位开关变为ON时，关闭阀A，打开阀B，液体B流入容器。液面升到上限位开关时，关闭阀B，电机M 开始运行，搅拌液体，60S后停止搅拌，打开阀C，放出混合液，当液面下降至下限位开关之后再5S，容器放空，关闭阀C，打开阀A，又开始下一周期的操作。按下停止按钮，当前工作周期的操作结束后，才停止操作，系统返回初始状态。要求： 1．画出可编程序控制器的外部接线图。（5分） 2．设计控制系统的顺序功能图。（15分）
