图3中由计数输入X011每次驱动C0线圈时，计数器的当前值加1。当第10次执行线圈指令时，计数器C0的输出触点即动作。之后即使计数器输入X011再动作，计数器的当前值保持不变。当复位输入X010接通（ON）时，执行RST指令，计数器的当前值为0，输出触点也复位。应注意的是，计数器C100~C199即使发生停电，当前值与输出触点的动作状态或复位状态也能保持。
图3 计数器
六、数据寄存器（D）

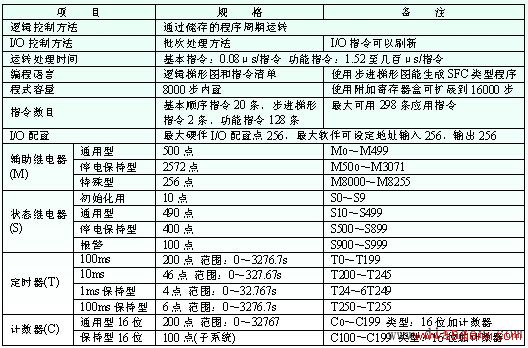

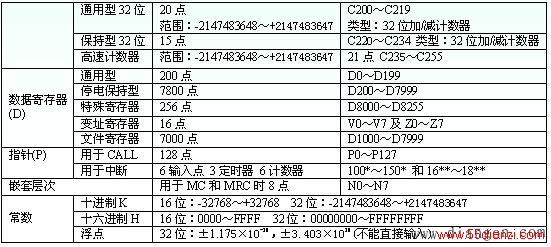

数据寄存器是计算机必不可少的元件，用于存放各种数据。FX2N中每一个数据寄存器都是16位（最高位为正、负符号位），也可用两个数据寄存器合并起来存储32位数据（最高位为正、负符号位）。数据寄存器有通用数据寄存器、停电保持用寄存器、特殊用寄存器、变地址寄存器和文件寄存器等，其通道分配见表1。
