状态器（S）是构成状态转移图的重要器件，它与步进顺控指令配合使用。FX2N系列PLC的状态器见表1。S0～S499没有断电保持功能，但是用程序可以将它们设定为有断点保持功能的状态。状态器的常开常闭触点在PLC内可以使用，且使用次数不限。不用步进顺控指令时，状态器S可以作辅助继电器M在程序中使用。此外，每一个状态继电器还提供一个步进触点，称为STL触点，在步进控制的梯形图中使用。
四、定时器（T）

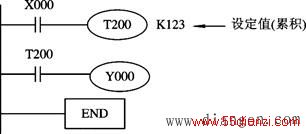

PLC中定时器T相当于继电器控制系统中的时间继电器，它可提供无限对常开延时触点、常闭延时触点供编程使用。定时器元件号按十进制编号，设定时间由编程时设定系数K决定。T0～T199为0.1 s定时器，设定值范围为0.1～3276.7 s，最小单位为0.1 s：T200～T245为0.01 s定时器，设定值范围为0.01～327.67 s。除此之外，还有积算型定时器等。图1中，当定时器线圈T200的驱动输入X000接通时，T200的当前值计数器对10 ms 的时钟脉冲进行累积计数，当前值与设定值K123相等时，定时器的输出触点动作，即输出触点是在驱动线圈后的1.23 s（10×123 ms=1.23 s）时才动作，当T200触点吸合后，Y000就有输出。当驱动输入X000断开或发生停电时，定时器就复位，输出触点也复位。
图1 定时器
每个定时器只有一个输入，它与常规定时器一样，线圈通电时，开始计时；断电时，自动复位，不保存中间数值。定时器有两个数据寄存器，一个为设定值寄存器，另一个是现时值寄存器，编程时，由用户设定累积值。
如果是积算定时器，则它的符号接线如图2所示。
图2中，定时器线圈T250的驱动输入X001接通时，T250的当前值计数器对100 ms的时钟脉冲进行累积计数，当该值与设定值K345相等时，定时器的输出触点动作。在计数过程中，即使输入X001在接通或复电时，计数继续进行，其累积时间为34.5 s（100 ms×345=34.5 s）时触点动作。当复位输入X002接通时，定时器就复位，输出触点也复位。
图2 积算定时器
五、计数器（C）
计数器元件号按十进制编号，计数器的计数次数由编程时设定的系数K决定。它可提供无限对常开触点、常闭触点供编程使用。C0～C99为通用加计数器，计数范围为1～32 767；C100～C199为停电保持加计数器，计数范围为1～32 767。此外，还有通用加减计数器（C200～C219）、停电保持加减计数器（C220～C234）和高速计数器（C235～C255）等。
三菱FX2N中的16位加计数器是16位二进制加法计数器，它在计数信号的上升沿进行计数。它有两个输入，一个用于复位，一个用于计数。每一个计数脉冲上升沿使原来的数值减1，当现时值减到零时停止计数，同时触点闭合。直到复位控制信号的上升沿输入时，触点才断开，设定值又写入，再进入计数状态。其设定值在K1～K32 767范围内有效。设定值K0与K1含义相同，即在第一次计数时，其输出触点就动作。
