PLC控制防电源短路的三相异步电动机正反转
点击数：7310 次 录入时间：03-04 11:37:01 整理：http://www.55dianzi.com PLC入门

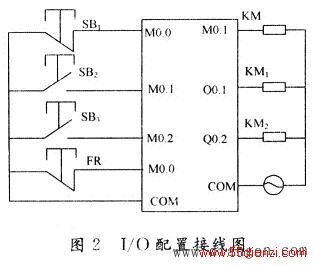

图2中SB1是停止按钮，SB2是正向起动按钮，SB3是反向起动按钮，FR是热继电器接触开关。COM为地端，KM，KM1，KM2为接触器，图2的右下角图形为交流电源。M0．O，M0．1，M0．2为中间继电器
，Q0．1，Q0．2是指正反转线圈。对应的I／O分配表见表l。

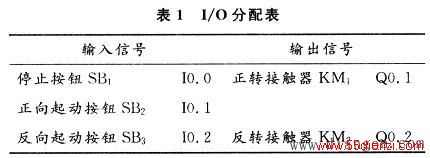

2．2 对应的I／0分配表 对应的I／O分配如表1所示。

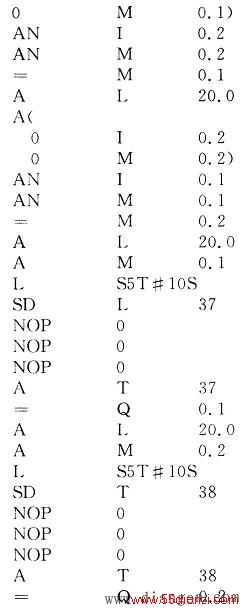

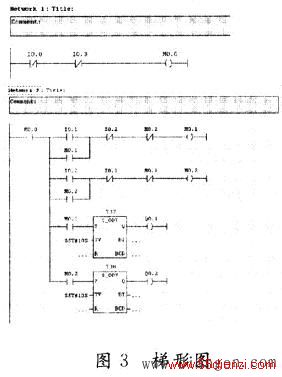

2．3 梯形图 此梯形图是用西门子系列的PLC，编程软件是STEP7-Micro／WIN32的S7-300可编程序控制器。如图3所示。
2．5 原理分析 当按下正向启动按钮SB2时，会使中间继电器M0．1得电闭合并自锁，同时使反向起动线路中的常闭触点M0．1断开，从而与正向起动线路形成了互锁。这种互锁保证了不会因为误操作而导致电动机正反转同时生效，对电动机起到了保护作用。在按下正向起动按钮SB2的同时，正转延时定时器T37接通，在延时数秒后，正转线圈接通电动机正转起动。当按下反转按钮SB3时，会使中间继电器M0．2得电闭合并自锁同时切断了正转线路。在按下反向起动按钮SB3的同时，反转延时定时器T38接通并延时数秒后反转线圈才得电接通。中间的延时足以使电动机由正转向反转换向时有可能产生的电弧完全熄灭，能有效地避免直接换向产生的电弧所引起的短路事故。 停机时，按下停止按钮SB1，就会使中间继电器M0．0失电，从而使正向起动按钮SB2或反向起动按钮SB3失电。中间继电器M0．1或M0．2就会失电，正、反转延时定时器T37或T38失电，从而使电动机正反转线圈Q0．1或Q0．2失电，电动机就会停下来。 3 结 语 经实践应用证明，这种改进后的线路不仅能有效地防止线路切换时电源相间短路的现象，尤其是对大功率电动机效果更加明显。而且由于此线路采用了定时器，能根据不同的需要有选择地设置切换时间的长短，在实际应用中定能收到良好的效果。上一页 [1] [2]
