-SPACING: 0px; PADCING-TOP: 0px; -webkit-text-stroke-width: 0px">    应用传送指令还可以实现在程序运行时改变定时器和计数器的设定值（此时通道内容必须是4位BCD码，否则1903为ON，使MOV指令不能执行），如图22所示。

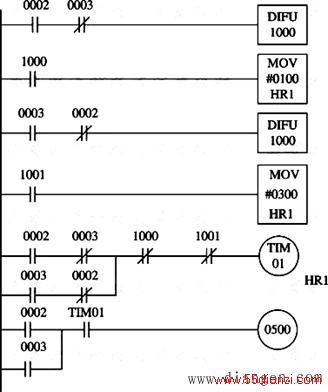

图22　用MOV指令改变定时器的设定值

　　图22所示是把HR1通道的内容作为定时器TIM01的设定值，当0002为ON时，TIM01的设定值为10　s，10　s后输出继电器0500变为ON。当0003为ON时，TIM01的设定值为30　s，30　s　之后0500变为ON。如果0002和0003同时为ON，TIM01不动作。

    11、置进位标志指令STC（FUN　40）和清进位标志指令CLC（FUN　41）

    STC和CLC指令在梯形图中的符号如图23所示。

    STC指令把进位标志1904置为ON。

    CLC指令把进位标志1904置为OFF。在执行ADD和SUB指令前需用CLC指令对进位标志位进行清零。

图23　STC和CLC指令在梯形图中的符号

    12.　加法指令ADD（FUN　30）和减法指令SUB（FUN　31）

    ADD和SUB指令在梯形图中的符号如图24所示。

图24　ADD和SUB指令在梯形图中的符号

    加法指令ADD用于两个4位数的相加，即将被加数通道S1中的内容加上加数通道S2中的内容或一个常数，其结果送到和通道D。

    减法指令SUB用于两个4位数的相减，即将被减数通道S1中的内容减去减数通道S2中的内容或一个常数，其结果送到差通道D。
