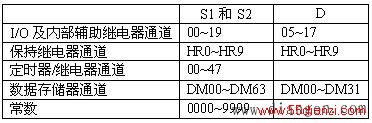

表4 ADD及SUB指令使用的通道和常数
使用ADD及SUB指令时应注意如下问题：
（1）要求通道内容须为BCD码，否则1903变为ON，ADD及SUB指令不能执行。
（2）在执行ADD或SUB指令前，必须先用CLC指令对进（借）位标志位1904进行清零，否则进位标志位也要参加运算。
（3）ADD和SUB指令都是在条件满足时CPU每扫描程序一次就执行一次，如果要求只执行一次加、 减法操作，应使用DIFU或DIFD指令。

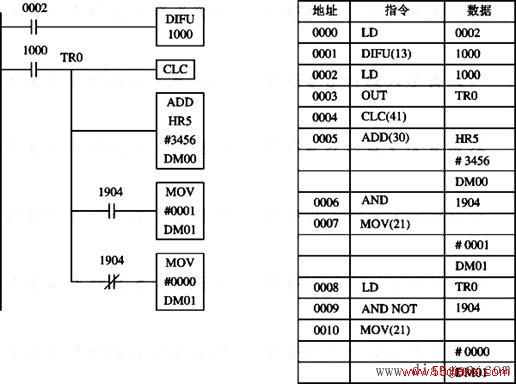

两个4位数相加后，其结果可能是4位或5位数，如果进位标志位（1904）为ON，则其和为5位数，可用传送指令MOV将进位标志位存放待用，如图25所示。
图25 ADD指令及进位
在执行SUB指令时，如差值为负，则D通道的内容为差值的反码。为得到差值的原码，可再执行一次用常数0000减去差值反码的减法操作，其结果仍可以送到D通道中。
在图26中，如果12通道的内容为1234，则SUB指令的执行过程见右图。
图26 MLPX和DMPX指令在梯形图中的符号
13、译码指令MLPX（FUN 76）和编码指令DMPX（FUN 77）
MLPX和DMPX指令在梯形图中的符号如图27所示。
