PLC机床动力头自动控制要求

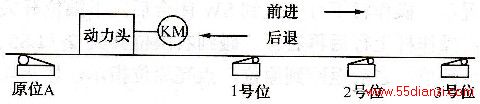

   图10.1所示为某组合机床的动力头动作原理示意图，图中动力头由电机KM驱动。在动力头运动的行程中，设置有4个限位开关，分别为原位限位开关A，1号位、2号位和3号位限位开关。动力头可以前进、后退。

图10.1 动力头动作原理示意图

    1．控制要求

    (1)第一种工作方式。动力头首先由原位出发，运行到1号位后，立即后退返回原位，然后再由原位前进到2号位再后退返回，接着运行到3号位，再返回原位，一直运行下去。

    (2)第二种工作方式。仍旧按照第一种工作方式的顺序运行，但是要求控制动力头到达某工位的次数不同。启动后由原位出发先到达1号位，连续执行3次后，返回原位；接着从原位出发，直接到达2号位，连续执行2次后，返回原位；再由原位出发直接到达3号位一次，返回原位。

    (3)起动操作。当按下起动按钮时，动力头按照工作方式的选择，进入某一种工作的连续循环运行状态，一直运行到按下停止按钮。

    (4)停止操作。当按下停止按钮时，动力头要运行到当前工作方式中的最后一步，才能停止工作并返回原位，等待下一次起动。

    2．实训内容及要求

    (1)电动机的主电路设计，PLC的I/O接线图设计。

    (2)程序梯形图设计及调试。

    (3)连接外部负载或模拟电路进行控制功能的调试。

    (4)总结调试故障的诊断及处理方法。
