PLC系列输入输出设备正确连接电路

800)this.width=800" border=0>

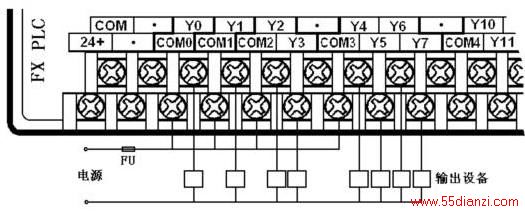

图6 PLC与输出设备的连接

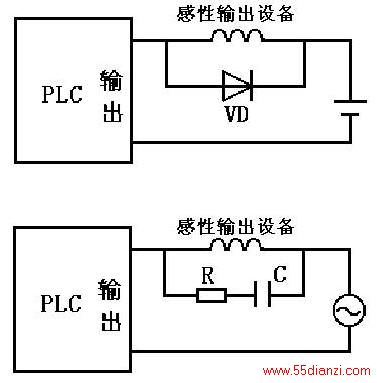

６. 　PLC的输出端经常连接的是感性输出设备（感性负载），为了抑制感性电路断开时产生的电压使PLC内部输出元件造成损坏。因此当PLC与感性输出设备连 接时，如果是直流感性负载，应在其两端并联续流二极管；如果是交流感性负载，应在其两端并联阻容吸收电路。如图7所示。

800)this.width=800" border=0>

图7 PLC与感性输出设备的连接 图中，续流二极管可选用额定电流为1A、额定电压大于电源电压的3倍；电阻值可取50~120Ω，电容值可取0.1~0.47μF，电容的额定电压应大于电源的峰值电压。接线时要注意续流二极管的极性。
７.　PLC可直接用开关量输出与七段LED显示器的连接，但如果PLC控制的是多位LED七段显示器，所需的输出点是很多的。

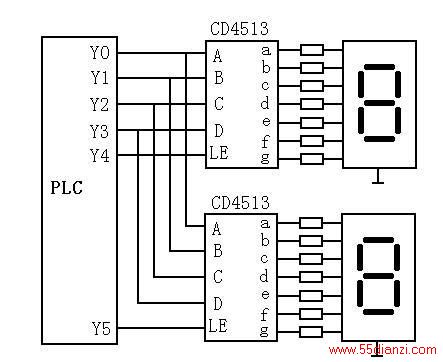

如图8所示电路中，采用具有锁存、译码、驱动功能的芯片CD4513驱动共阴极LED七段显示器，两只CD4513的数据输入端A～D共用PLC的4 个输出瑞，其中A为最低位，D为最高位。LE是锁存使能输入端，在LE信号的上升沿将数据输入端输入的BCD数锁存在片内的寄存器中，并将该数译码后显示 出来。如果输入的不是十进制数，显示器熄灭。LE为高电平时，显示的数不受数据输入信号的影响。显然，N个显示器占用的输出点数为P=4＋N。

800)this.width=800" border=0>

图8 PLC与两位七LED显示器的连接

如果PLC使用继电器输出模块，应在与CD4513相连的PLC各输出端接一下拉电阻，以避免在输出继电器的触点断开时CD4513的输入端悬空。PLC输出继电器的状态变化时，其触点可能抖动，因此应先送数据输出信号，待该信号稳定后，再用。
