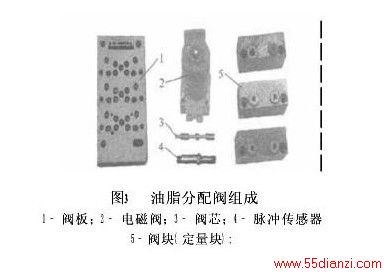

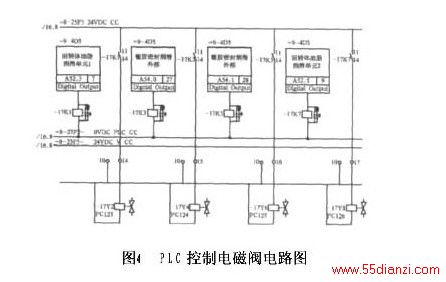

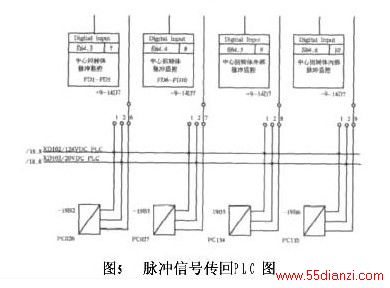

油脂分配阀在润滑系统中起着重要作用，它的结构组成如图3所示。其工作过程：当设备启动时，PLC发出指令为二位二通电磁阀通电，如图4，具有压力的油脂进入油脂分配阀，开始进行油脂分配;在此种情况下，分配阀所分配的油脂量可以通过控制阀芯的冲程数进行计算，阀芯的冲程数通过脉冲传感器输入到PLC，如图5;当累积到一定量的冲程数时，PLC发出指令，停止向电磁阀通电，油脂分配阀的进口关闭，油脂分配结束。当下个指令发出时，照此重复进行。
三、故障排除实例
一次，在盾构机操作室的电脑上，显示中心回转体油脂润滑系统故障，通过利用PLC程序和显示的错误信息，查得是油脂分配阀的输出无信号。将冲程传感器拆除，将一直径与传感器内径相差不多的金属棒体插入其中，作活塞式往复运动，可以从PLC输入指示灯看出，传感器能正常工作，随后将其中的一条输出油脂管拆除，手动进行注脂，油脂还是不能注出;后将分配阀整体拆下，在机修房拆开检查、清洁，最后在清理阀板时，从阀板孔中取出一颗细小砂子(直径约1mm)，再次安装到盾构机上，试机正常，原来是机修工在更换油脂桶时，操作不慎，有杂物掉入油脂桶，导致了此故障的发生。
从上面可以看出，PLC在海瑞克盾构机上得到了很大的应用，SIMATIC Manager能很好的帮助我们查找到故障的发生点，有助我们更准、更快的排除故障。
