尖脉冲峰值测量电路

点击数：7494 次录入时间：03-04 11:44:39 整理：http://www.55dianzi.com 电子电路图

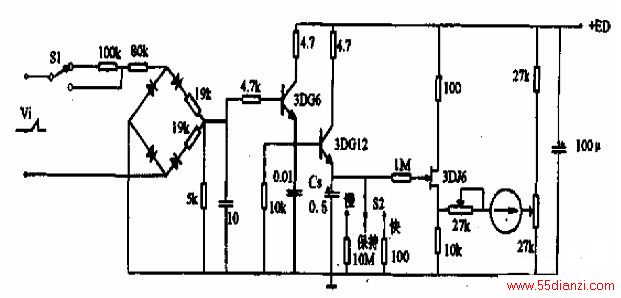

用普通电表或示波器难以捕捉由于瞬态过程或电磁干扰引起的尖峰脉冲，可以采用本电路。由于电容C5没有放电回路，可以将输入尖脉冲的峰值保持在Cs上，开关S2可以接三个位置。
