电鱼机电路图

点击数：7757 次录入时间：03-04 11:40:08 整理：http://www.55dianzi.com 电子电路图

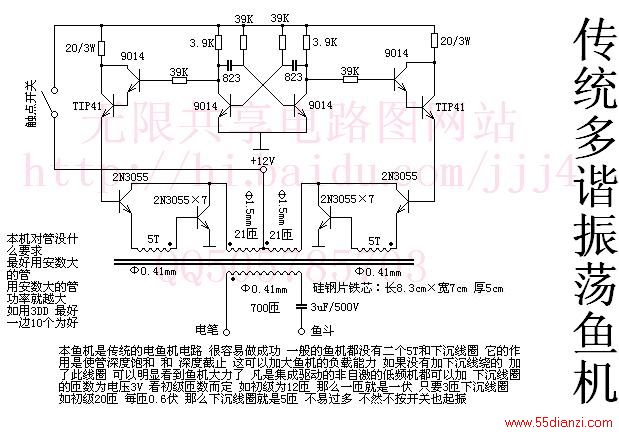

电鱼机电路图1

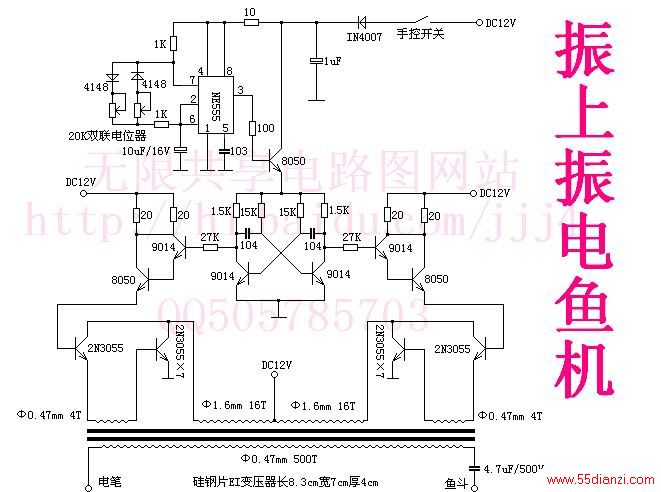

电鱼机电路图2

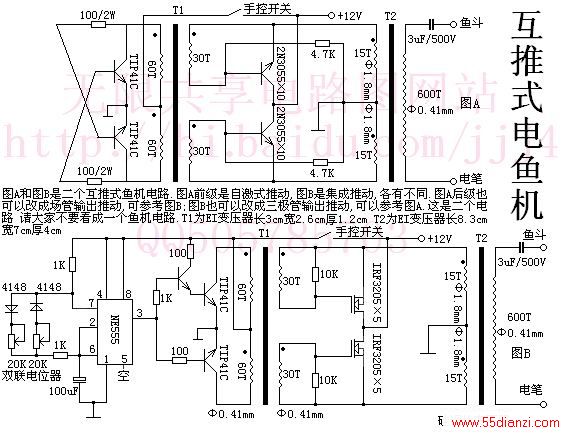

电鱼机电路图3

电鱼机电路图4

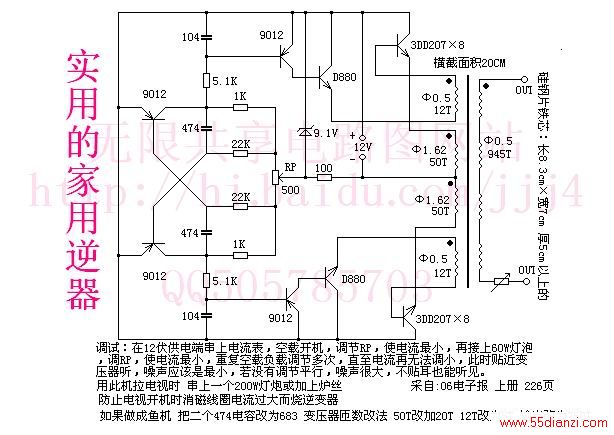

电鱼机电路图5

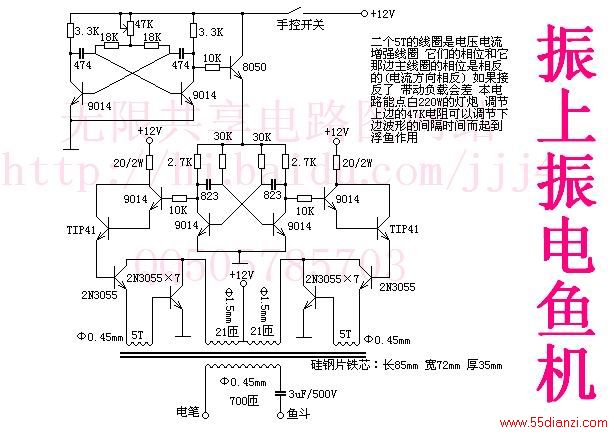

电鱼机电路图6
