电感式升压变化器LED驱动器

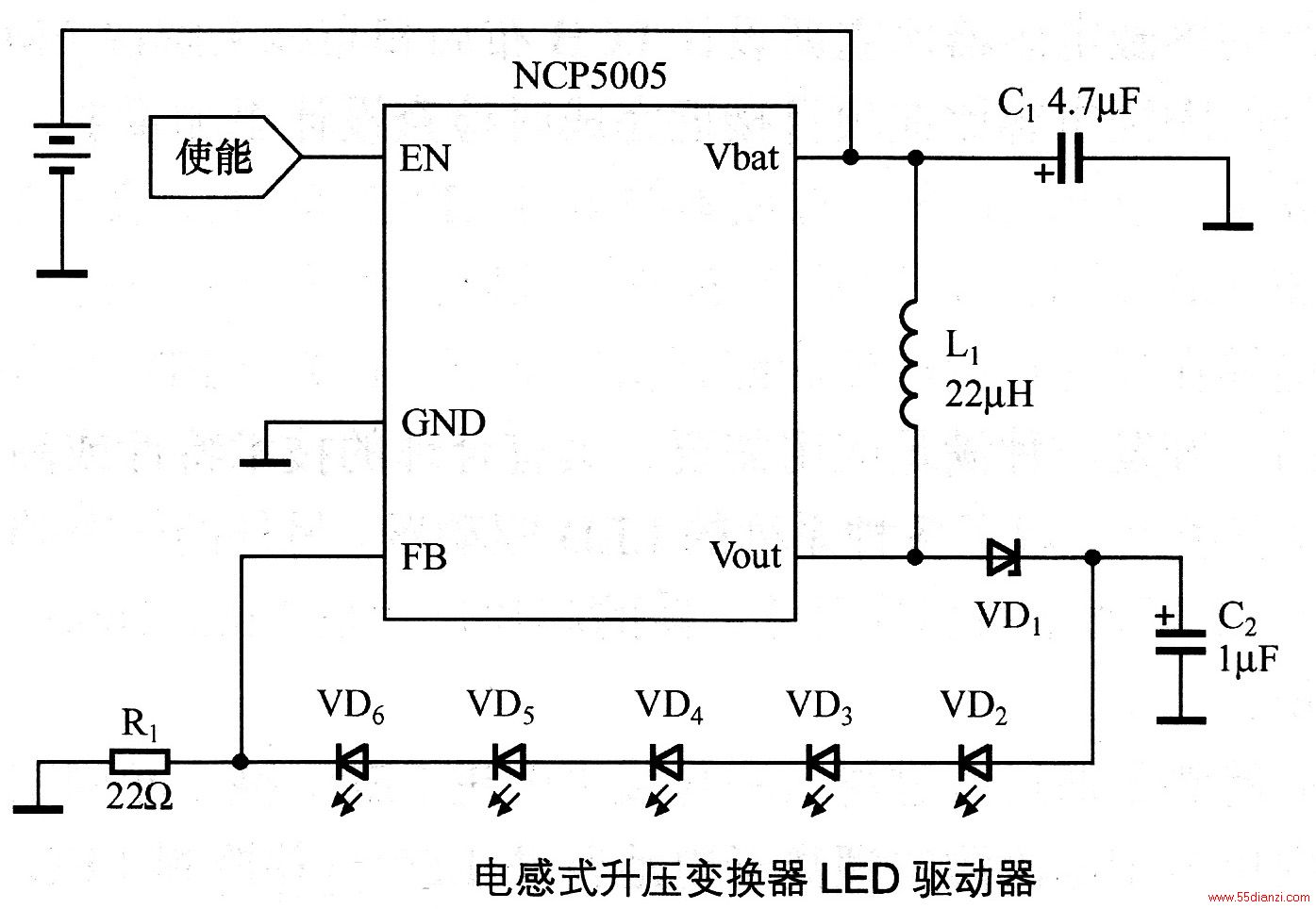

白光LED可以采用串联或并联连接方式，这两种解决方案各有优缺点。并联方式的缺点是LED电流及亮度不能自动匹配。串联方式保持固有的匹配特性，但需要更高的供电电压。因白光LED的正向压降为3～4V（典型值），无论是并联方式还是串联方式，大多数便携式电子设备的电池电压都不足以驱动LED，所以需要一个独立电源供电。在串联配置中，LED的数量受驱动器的最高电压限制。若最高电压为40V，在串联配置中根据白光LED的正向电压，这一最高电压最多能够驱动13只白光LED，驱动电流的范围是连续状态的10～350mA。这种配置的优势是串联的白光LED可以用单线传输电流；缺点则是当PCB空间受限时（特别是高功率时），铜导线上的电流密度是个问题，而且如果在串联模式中一只白光LED发生故障，所有白光LED都将被关掉。但是，从设计角度看，如果有刀只白光LED，就要将电池电压提升到n×Vp，所以必须采用升压结构。可以利用电感元件精确地监控电流斜率，从而限制了非受控瞬间电流产生的EMI。典型的升压拓扑结构如图所示。
