电源的互补对称原理电路图

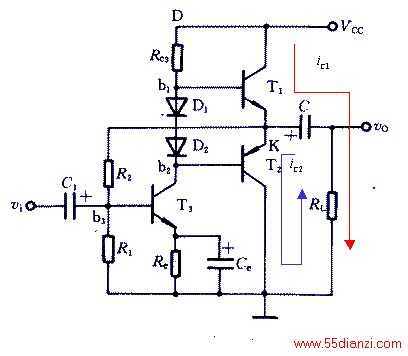

图1是采用一个电源的互补对称原理电路， 图中由T3组成前置放大级，T1和T2组成互补对称电路输出级。静态时，一般只要R1、R2有适当的数值，就可使IC3、VB2和V1达到所需大小，给T1和T2提供一个合适的偏置，从而使K点电位VK=VCC/2。当有信号vi时， 在信号的负半周， T1导电，有电流通过负载RL,同时向C充电；在信号的正半周，T2导电，则己充电的电容C起着图5.8中电源-VCC的作用，通过负载RL放电，如图5.11所示。 只要选择时间常数RLC足够大(比信号的最长周期还大得多)， 就可以认为用电容C和一个电源VCC可代替原来的+VCC和-VCC两个电源的作用。
