延长信号灯电池寿命的电路图
点击数:7157 次 录入时间:03-04 11:42:34 整理:http://www.55dianzi.com 电子电路图

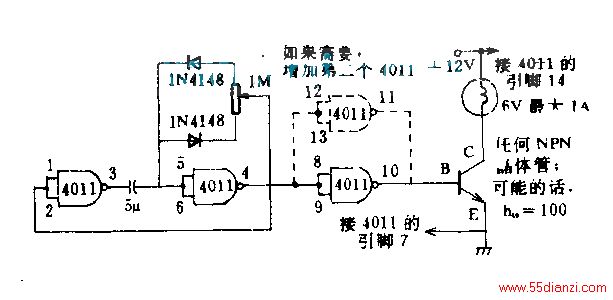

利用4011 CMOS 4个“与非门”中的前2个构成斩波 振荡器,利用1MΩ电位器改变占空比。第3个“与非 门”;如果不并接,则可把第4个“与非门”的输入 端都接到集成电路的(14)。在接通电源前,电位 器先调到中间位置,然后再加以调节。为了使电池 的寿命达到原来的3倍,应当以50%的占空比给信号 灯提供断续的电流和双倍的电压。
