镉镍蓄电池充电器电路图

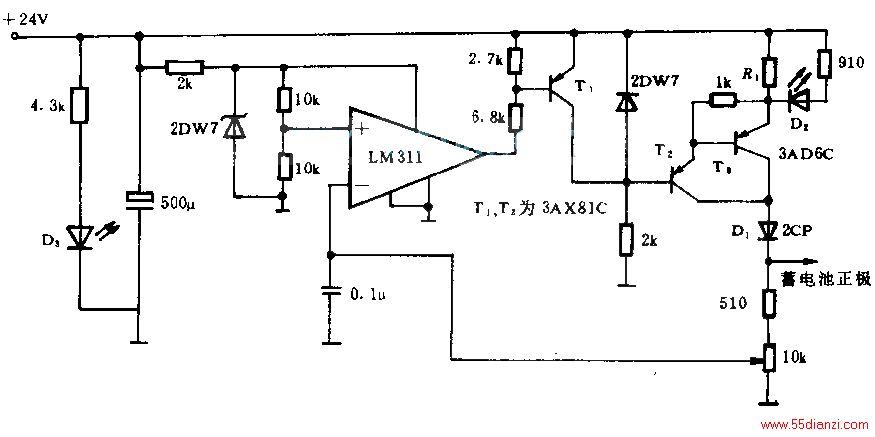

本电路采用自动控制、恒流充电的方法，被充蓄电池的标称电压为10V，充电终止电压为12V。T2，T3及有关元件组成恒流源，电流值近似为4.8V/R1。二极管D1为防止当交流电源断电或整流电路出现故障时蓄电池放电而设。LM311为比较器，一旦充到设定值，输出低电平，T1饱和导通，T2恒流源停止工作，充电停止。充电时，发光二极管D2亮；D3作电源指示。
