电压推挽式电路图

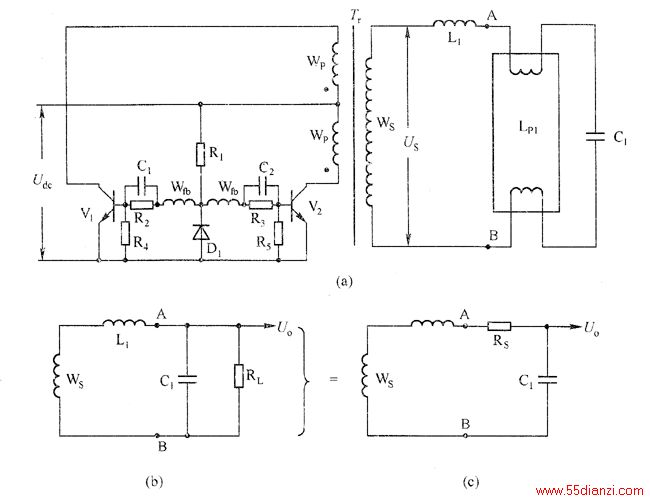

电压馈电推挽式镇流器电路如图所示，变压器Tr初级中心抽头的电压来自于输入交流电压整流后的低输出阻抗电源，或者是功率因数校正器模块的输出，此电路没有像电流馈电电路那样接入电感。这个电路也是一个谐振荡器电路，而不是一个驱动逆变器电路。变压器Tr的绕组Wfa和Wfb提供正反馈来保持电路谐振。电阻R1从Udc引入小电流来起振，谐振开始后反馈绕组通过晶体管的基极提供电流，二极管D1续流。变压器Tr的次级为与灯管串联的串联谐振电路L1和C1供电，灯管的阻抗与电容C1并联。集电极的方波电压在Ucesat（大约为1V）和2Udc之间变动。初级电压是方波，次级电压也是方波，由于次级采用了谐振电路，谐振电流是正弦的，因此初级电流也是正弦的。当次级正弦电流发生翻转时,反馈绕组上的电流也会发生翻转，晶体管就会关断。这个电路可以在集电极电流的过零点实现开和关，因此电路的开关管是零电流开关（ZCS）。开关损耗几乎为零，可以忽略.
