单环正激式开关电源的原理电路图

点击数：7714 次录入时间：03-04 11:54:41 整理：http://www.55dianzi.com 电子电路图

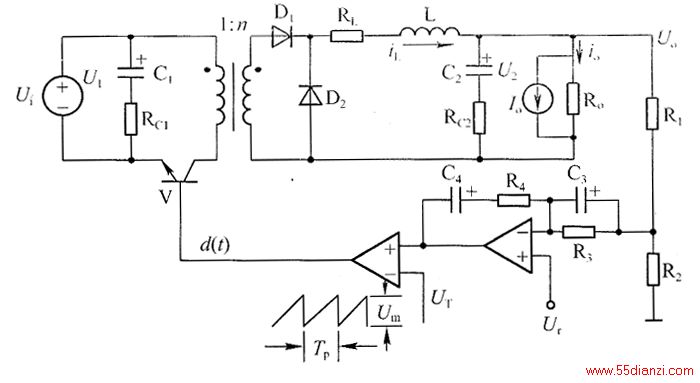

单环正激式开关电源的原理电路如图所示。输出电压反馈形成单闭环控制。图中用一个电流源与电阻并联模拟开关电源的负载。
