高功率分立晶体管电路图

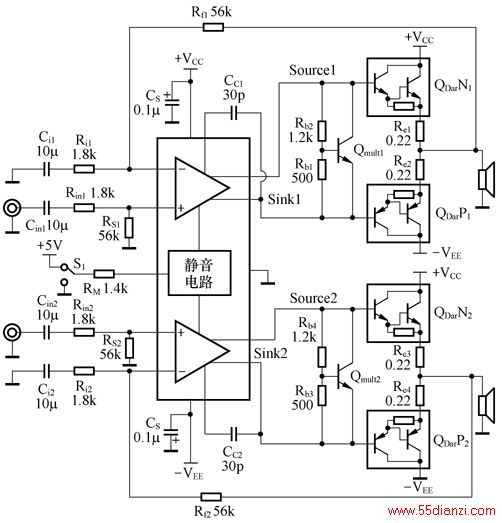

这是一个全新高性能音频芯片系列的首款产品，供电电压范围宽，还设有静音功能和多种保护功能，既适用于高级家用音响系统，也符合专业级音响设备的严格要求。LM4702芯片实际上是一款适用于高供电电压的音频功放驱动IC，内含两组独立的音频放大及驱动部分，只要外接少量的元件，便可以组成高性能的音频功放。LM4702可以驱动多个高功率分立晶体管或多对达林顿晶体管，适用于每声道可以提供25W 至 300W以上输出功率的系统，它的典型应用电路见图1。
