设计水位中高低液位控制电路图

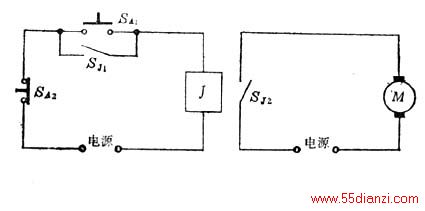

这个开关可以从继电器的另一把刀所控制的触点对中来选取（这种能够维持继电器原来吸合状态的电路，电工学中叫自保电路）。例如用手动按钮来控制马达运转时，常用这种电路，如图2所示。当SA1按触时，继电器工作，SJ2接通，马达工作；同时S1也接通，使继电器能处于稳定的吸合状态。为实现水塔中高低液位控制，正需要这种设计思路。实验电路如图1所示。电路中探针1、2端分别与7、6端相连，同时，在7端和3端（水箱金属外壳）之间串入继电器的一对常开触点（图中的1）。下面就把液面下降的过程作一简单分析。
