20W(峰值80W)输出开关电源电路

20W(峰值80W)输出开关电源电路

点击数:7757 次   录入时间:03-04 11:50:11   整理:http://www.55dianzi.com   电子电路图

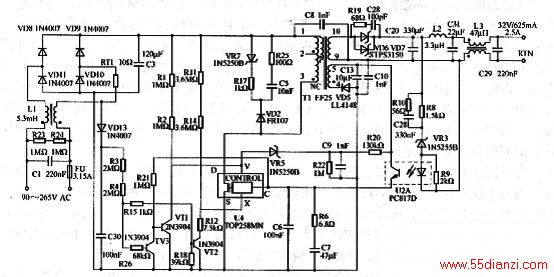

如图为20W(峰值80W)输出开关电源电路。在该电路中,电阻R12设置元件的限流,电阻R11和R14提供电压前馈信号,使限流值可随直流总电压的上升而降低,从而保持过载恒功率水平与增加的电压保持一致。电阻R1和R2执行输入欠压和过压功能,同时提供前馈补偿,以降低输出端的纹波电压。在发生电涌期间,过压功能可阻止TOPSwitch-HX器件工作,从而使器件可以经受住700V高压的冲击。
