电冰箱内LED照明灯电路原理

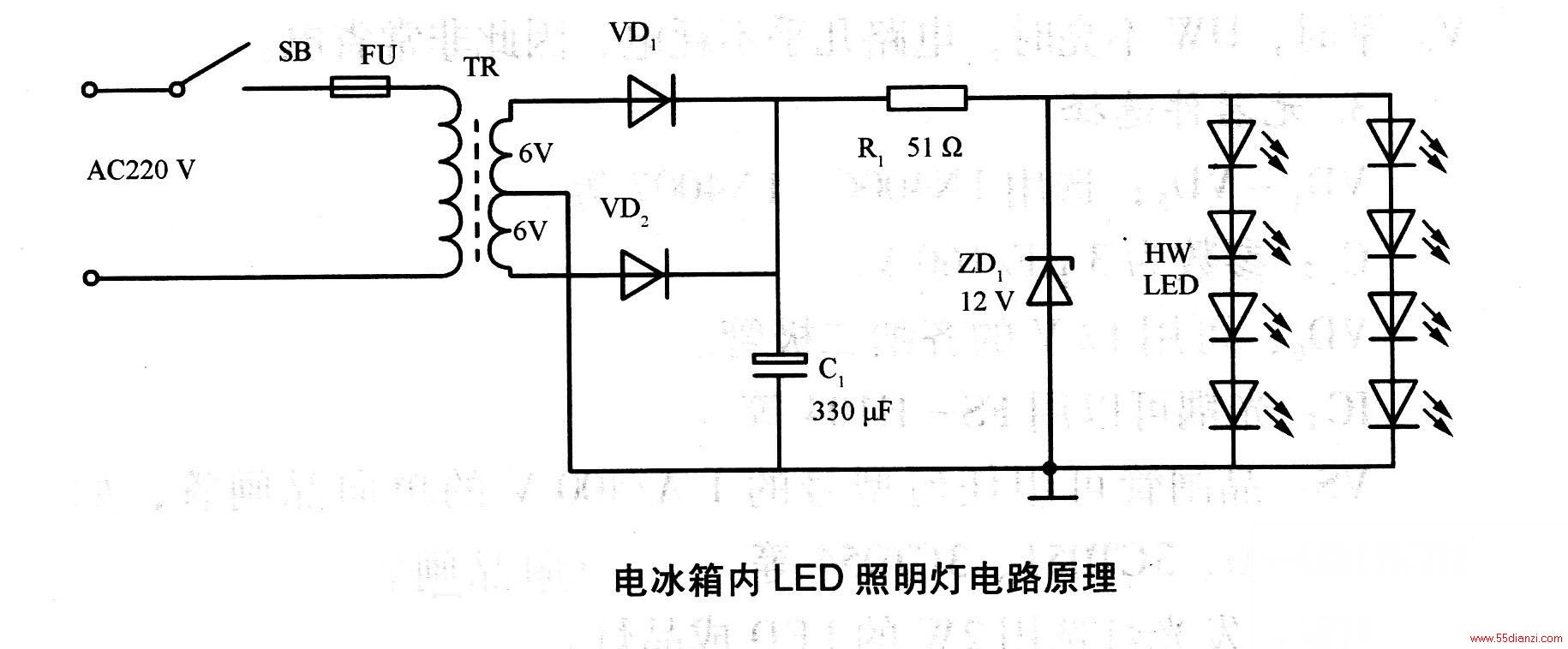

如图为电冰箱内LED照明灯电路原理。该电路中的LED灯是由8只白色LED高亮度发光管组成。LED分别安装在一根白色透明塑料管内，塑料管的长度等于冰箱柜的高度。交流市电经门开关SB和保险管FU在电源变压器TR次级产生双6V交流电压，由二极管VD1、VD2进行全波整流，电容C1滤波，电阻R1限流，稳压管ZD1将平滑的直流电稳定在12V供电给LED发光条。白色LED的正向工作电压为单只3．1 V，采用12V供电，每只LED的功率在0．06 W，4只为0．25W，共两组，总消耗电能不到1W。这样，LED总的发光强度可以接近40 lm，只产生微弱的热量和消耗很少的电能。SB是电冰箱门控开关，当电冰箱的照明改用LED后，SB连线也要改接。
