直流日光灯电路原理图

直流日光灯电路原理图

点击数:7242 次   录入时间:03-04 11:56:25   整理:http://www.55dianzi.com   电子电路图

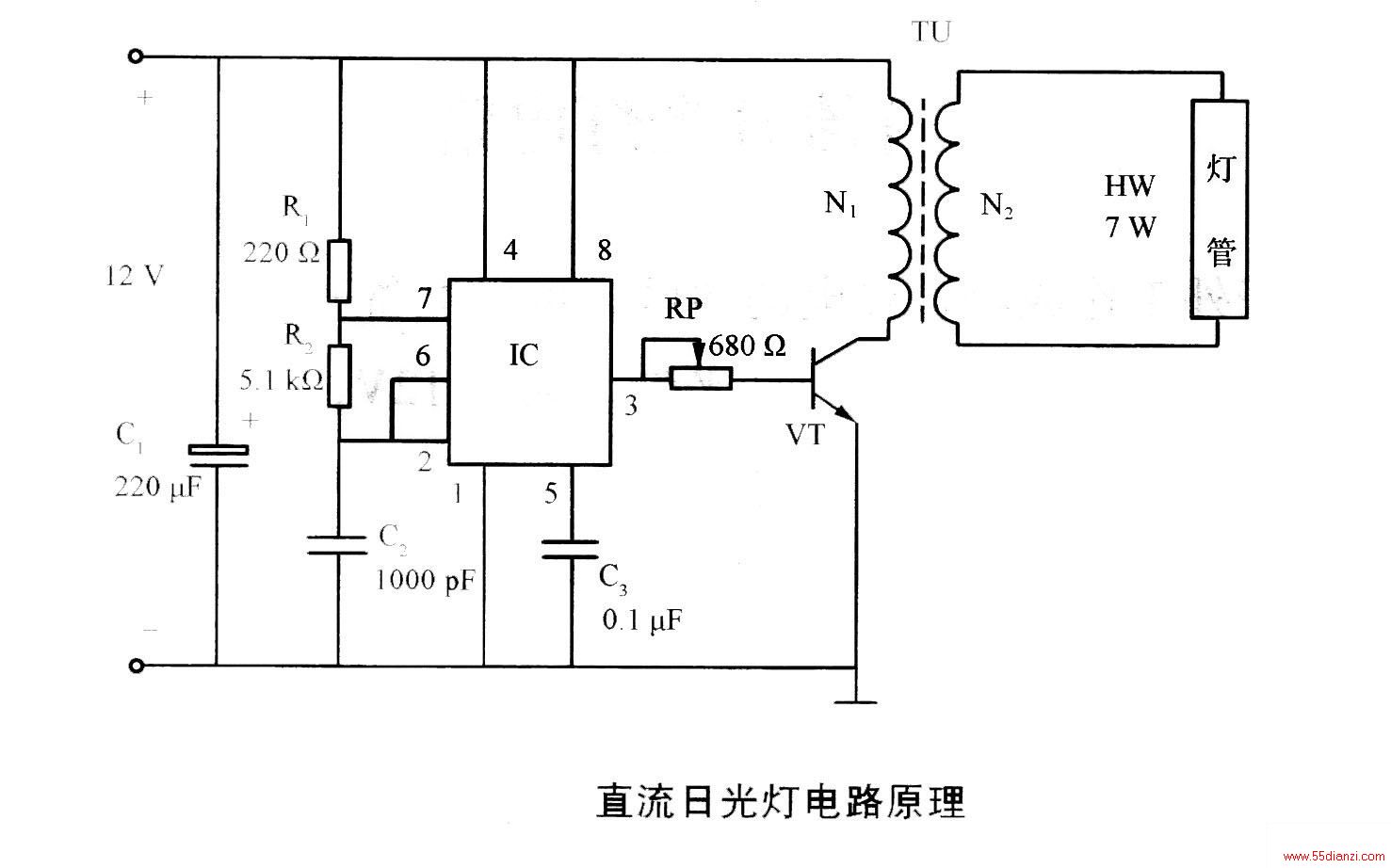

如图为直流日光灯电路原理图。时基集成电路IC(NE555)和电阻R1、R2,及电容C3组成一个无稳态多谐振荡器。这个电路设计的高频振荡频率为70 kHz,从IC的3脚输出的高频方波信号通过限流电位器RP后加至晶体管VT的基极,经放大驱动变压器TU,在变压器次级产生400 V的高频电压,使灯管点亮发光。调整C2可以调整其振荡频率。如果在使用中出现闪动或不易启动时,可以在TU的次级并接0.033 uF/630 V的电容。同时调整RP使灯管发光稳定、无闪烁,且电流在最小值。

如图为直流日光灯电路原理图。时基集成电路IC(NE555)和电阻R1、R2,及电容C3组成一个无稳态多谐振荡器。这个电路设计的高频振荡频率为70 kHz,从IC的3脚输出的高频方波信号通过限流电位器RP后加至晶体管VT的基极,经放大驱动变压器TU,在变压器次级产生400 V的高频电压,使灯管点亮发光。调整C2可以调整其振荡频率。如果在使用中出现闪动或不易启动时,可以在TU的次级并接0.033 uF/630 V的电容。同时调整RP使灯管发光稳定、无闪烁,且电流在最小值。
