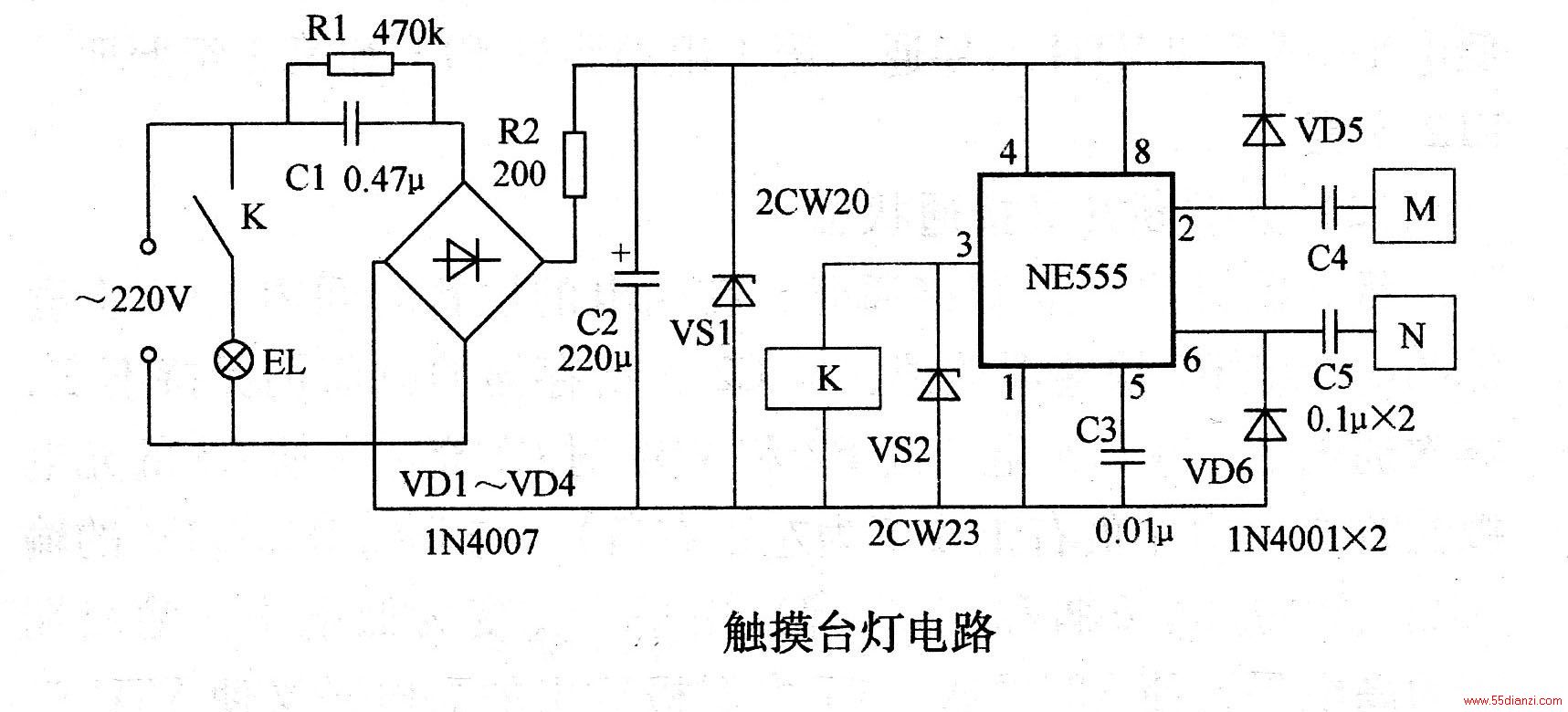

触摸台灯电路

电路左边部分是电源电路，220V市电经电容C1降压、VD1～ⅤD4整流、C2滤波、VS1稳压后，输出10V直流电压。集成块IC为NE555时基电路，接成双稳态工作方式。当触摸M电极时，人体感应的杂波信号经电容C4耦合进电路，由VD5整流后，IC的2脚得到负电压，3脚输出一高电平，继电器Κ吸合，其触点闭合接通台灯电源，台灯亮；当触摸N电极时，人体感应的杂波信号经VD6整流，于是6脚得到一个正电压，3脚输出低电平，继电器Κ释放，其触点断开台灯电源电路，台灯就不亮了。
