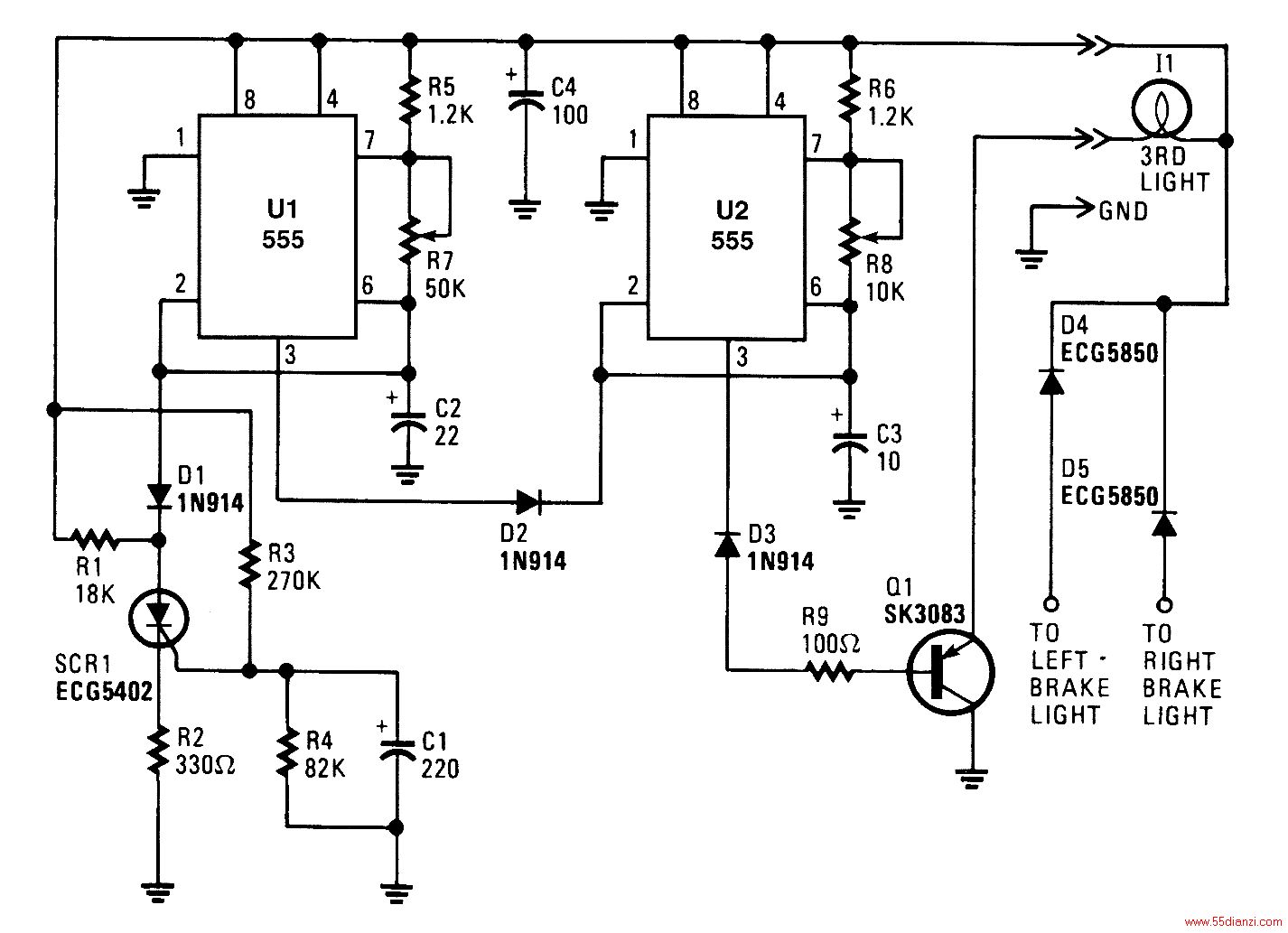

闪光刹车灯电路

当这个电源被运用，将会发生三种情况：光驱动晶体管（Q1）将会开启因为U2和脚3的低输出；定时器U1开始其时间周期，当它的输出（脚3）变高，通过D2禁止U2的触发；充电电流开始同时通过R3和R4流向C1。当U1的输出变低，U2脚2的禁止将会被解除，所以U2开始振荡，在R8，R6和C3决定的频率下，通过Q1发出第三道光。当达到可控硅SRC1的栅极阈值电压振荡才会停止，它会着火然后把u1的触发拉低。
