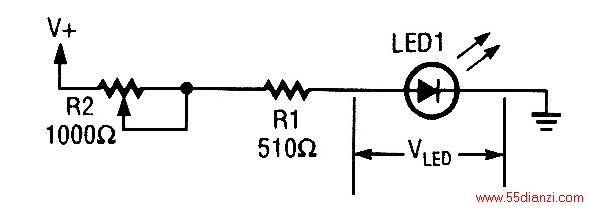

因为LED的强度与电路的输出是成线性关系。这个电路可以通过R2来改变LED的亮度。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

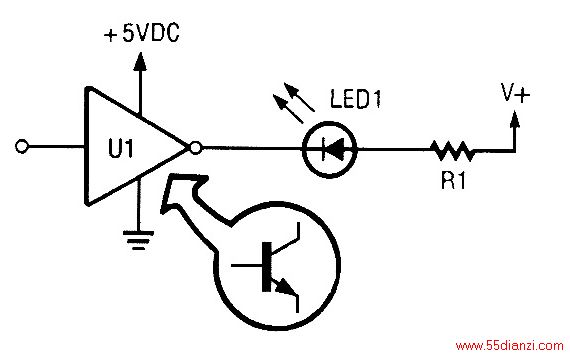

有了这个开路TTL逆变器，你可以驱动LED。图示的逆变器必须接地才能打开LED。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

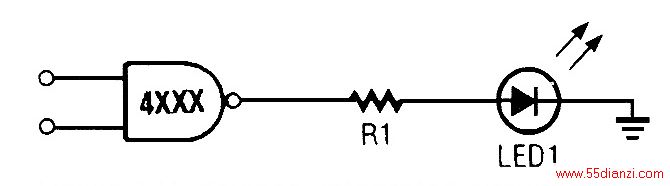

和TTL器件不同的是，CMOS技术制成的集成电路可以提供足够的电流来驱动图示的LED。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

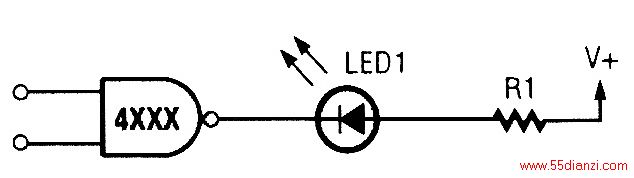

为了激活LED，一个基于CMOS的门可以像TTL门一样来使电流下降。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

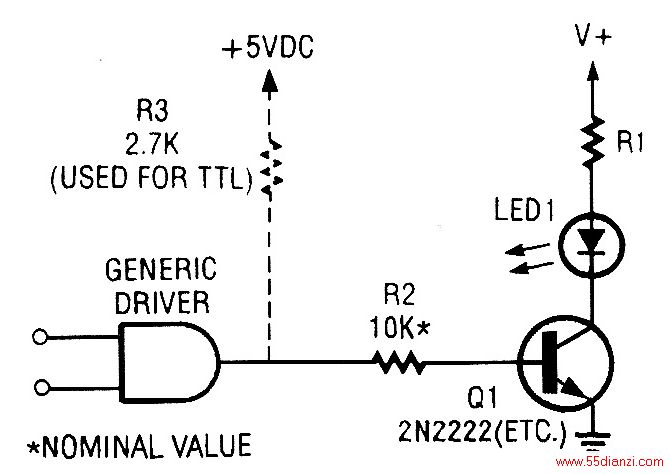

此驱动电路将为CMOS或TTL门工作，但你并不需要一个CMOS驱动电路里的R3。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

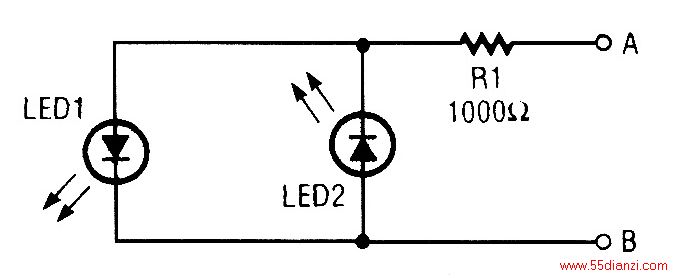

制作这个简单的极性检验器是很简单的，如果你对于电路接线或者接地公约不是了解很多，它会有帮助。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

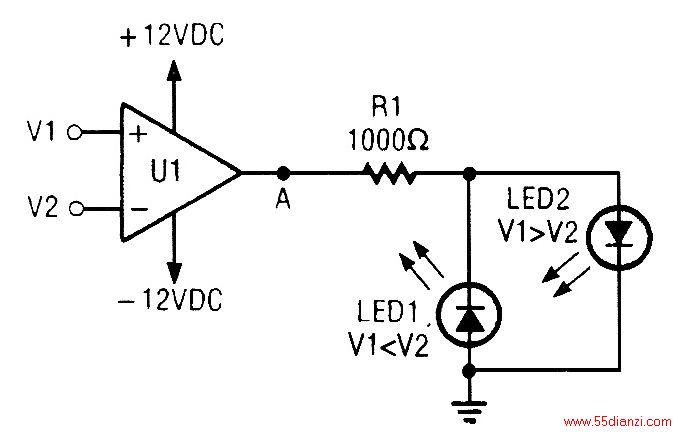

这是一个双极性输出指标，它让你知道一个电压是否大于，小于或等于另一个。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

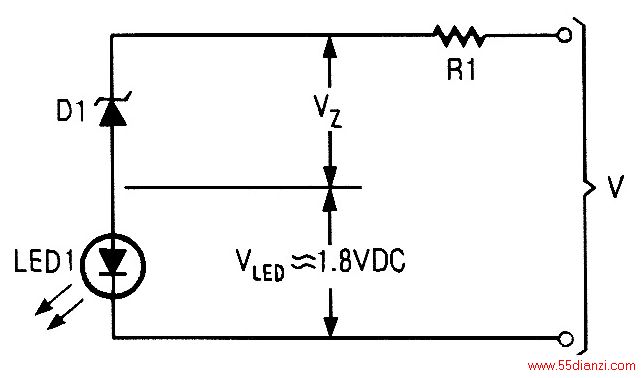

图示的是一个简单的电压水平传感器。使用它你必须知道它所监视的电压极。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

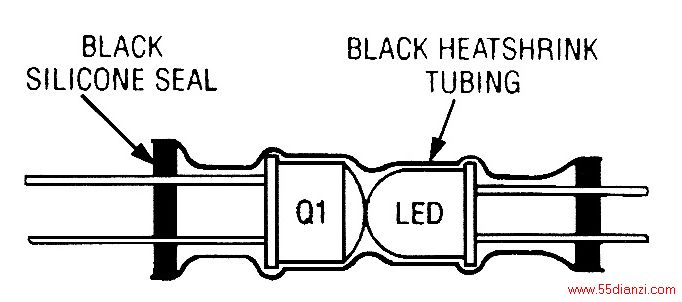

通过使用图示的热缩管，LED，光晶体管和硅密封胶，你可以摇摆你自己的光耦合器。
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

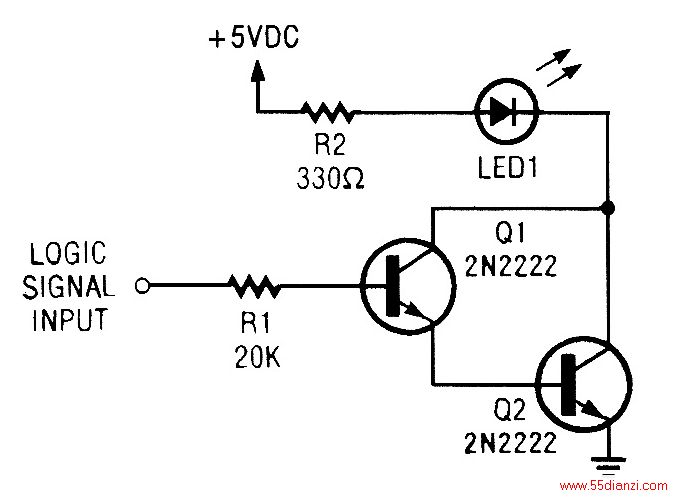

这种高灵敏度的达林顿LED驱动电路可以作为一个简单的逻辑探头。您必须改变R1的值来适应被测电路。
