可变电压衰减器
点击数：7287 次 录入时间：03-04 11:37:43 整理：http://www.55dianzi.com 电子电路图

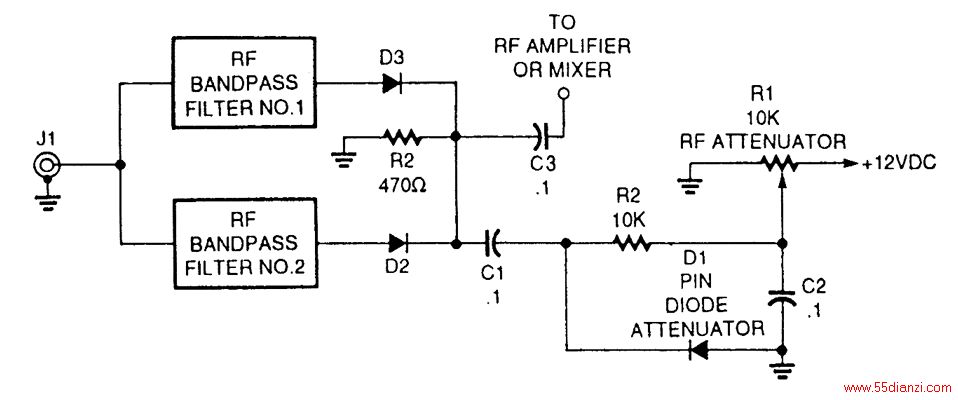

此电路的前端是可选的带通滤波器组。该滤波器通过电容(C1)和PIN二极管输出分流到地面。PIN二极管的作用类似于一个电子可变电阻。二极管两端的终端电阻是外加偏置电压的函数。这个电压可增强RE信号的衰减程度，与电位器RI设定成正比。二极管正向偏流时，串联电阻R2用于限流。 当某一相当低的电位超出，二极管产生非常低的电阻。
