100mA双端电流调节器

100mA双端电流调节器

点击数：7257 次录入时间：03-04 11:57:07 整理：http://www.55dianzi.com 电子电路图

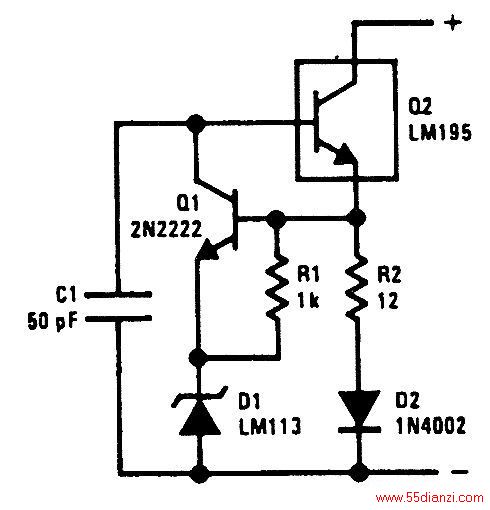

该电路具有低温度系数，可以在3V时运作，LM195偏置电路为反相基础电流。2N2222用来控制整个电流感应电阻R2和二极管D1，因此电流通过2N2222。通过感应网络的电压为2N2222 VBE加上1.2V（LM113)。

该电路具有低温度系数，可以在3V时运作，LM195偏置电路为反相基础电流。2N2222用来控制整个电流感应电阻R2和二极管D1，因此电流通过2N2222。通过感应网络的电压为2N2222 VBE加上1.2V（LM113)。
