精确电流源电路

点击数：7638 次录入时间：03-04 11:40:50 整理：http://www.55dianzi.com 电子电路图

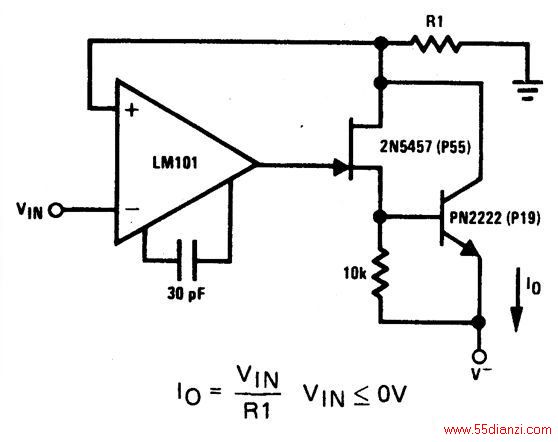

2N5457和PN2222双极晶体管用作输出和电流检测电阻R1之间的电压隔离装置。LM101提供了大量的环路增益以保证该电路作为电流源。对于小电流（<1毫安），利用出现在2N5457源的输出可以消除PN2222和10K电阻。
