电压和电流调节器组合
正文
电压和电流调节器组合
电压和电流调节器组合
点击数:
7961
次 录入时间:
03-04 11:45:20
整理:http://www.55dianzi.com
电子电路图

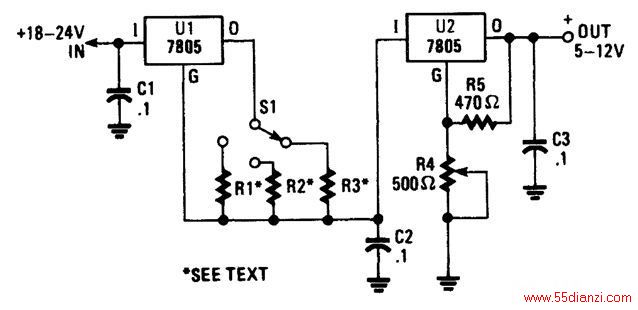

这个电压调节器/电流限制器组合由如图所示的两个7805调节器组成。R1,R2和R3应在最大允许电流限制下为5V下降选择。S1选择三个电流值中的一个。别忘了U1需要5mA来操作,这意味着最小电流限制设置应为10mA或以上(R1 =1.25kΩ)。电阻值如下所示。
