高频宽带天线前置放大器

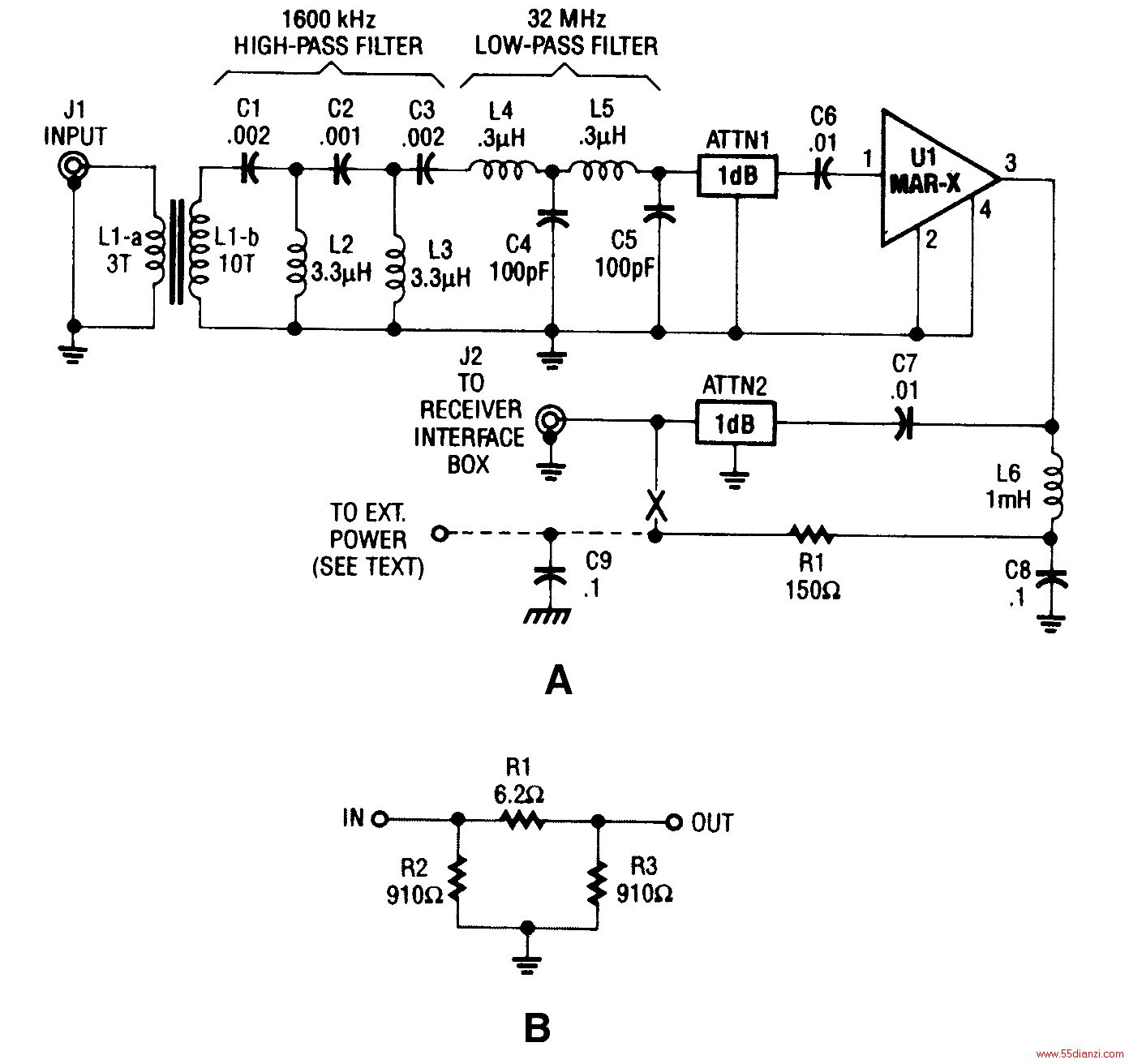

高性能/短波接收前置放大器是由一个宽带环形变压器（L1-a和L1-b），电感与电容网络（由一个1600Khz的高通滤波器和一个32MHz的低通滤波器组成），L2和L3（处于阿米登公司7-50-2的26号漆包线的26个线圈，红色，环形的铁心圈），一对电阻衰减器（ATTN1和ATTN2）和一个Mar-x器件组成。图示是一个基本的1分贝Pi型网络电阻前置放大器组成。这是通过同轴电缆为前置放大器提供直流电的一种方法。
