音频电源放大器
点击数：7908 次 录入时间：03-04 11:41:32 整理：http://www.55dianzi.com 电子电路图

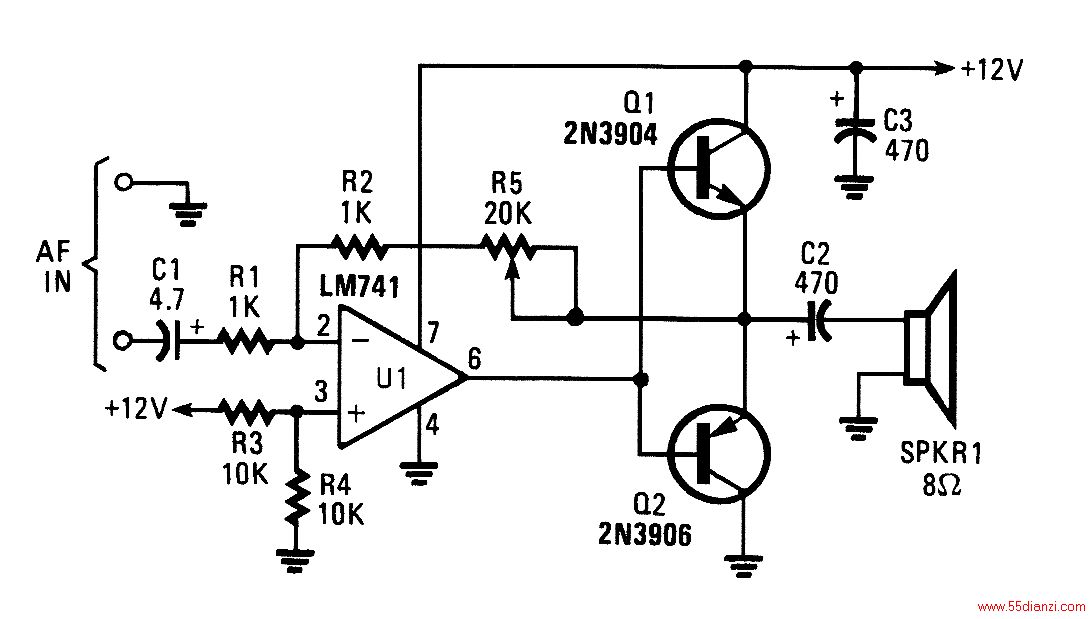

该电路建立在一个反相运算放大器LM741周围，它被用来驱动互补电晶体(Q1和Q2). 这个运算放大器的反馈回路包括两个晶体管的基极发射连接。这两个晶体管可以帮助减少交接失真。当发射基极连接电压降到0.6V的时候，交接失真就很容易发生。电位器R5转换放大器的电压增益从1到大约20。如果晶体管上添加了散热器，电路可以高达0.5TV。
