真空管音频放大器

真空管音频放大器

点击数:7463 次   录入时间:03-04 11:59:12   整理:http://www.55dianzi.com   电子电路图

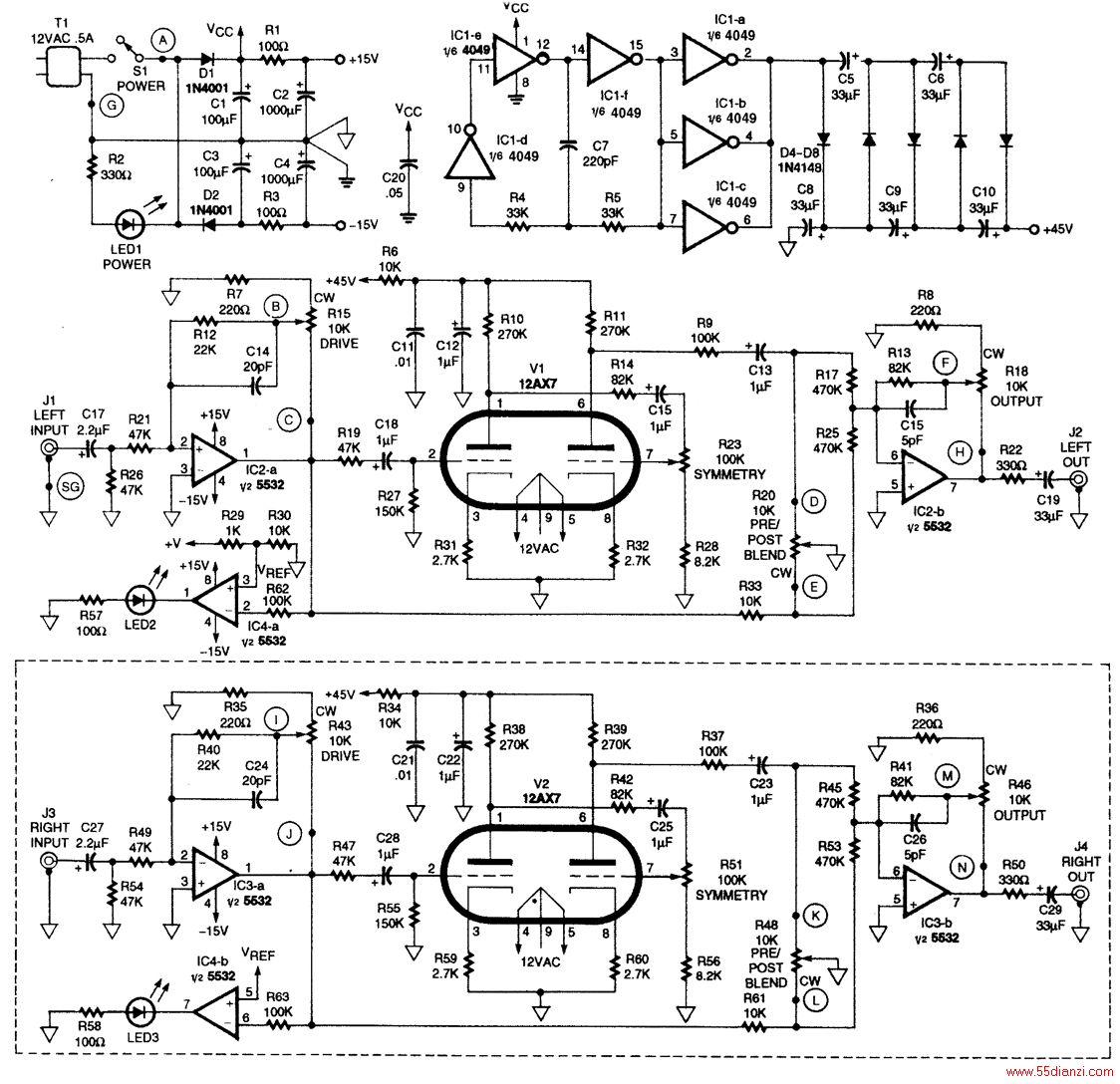

该图为管头放大器。从变压器T1输出为正半波整流交流电流,通过Dl整流,C1,C2和RI滤波,电源供电为+15V。15V电源通过D2,C3,C4和R3获得。通过一个电压多功能钳为12AX7管供应板极电源。

该图为管头放大器。从变压器T1输出为正半波整流交流电流,通过Dl整流,C1,C2和RI滤波,电源供电为+15V。15V电源通过D2,C3,C4和R3获得。通过一个电压多功能钳为12AX7管供应板极电源。

本文关键字:放大器  真空管  电子电路图电路图 - 电子电路图
