照度计放大电路

点击数：7976 次录入时间：03-04 11:54:00 整理：http://www.55dianzi.com 电子电路图

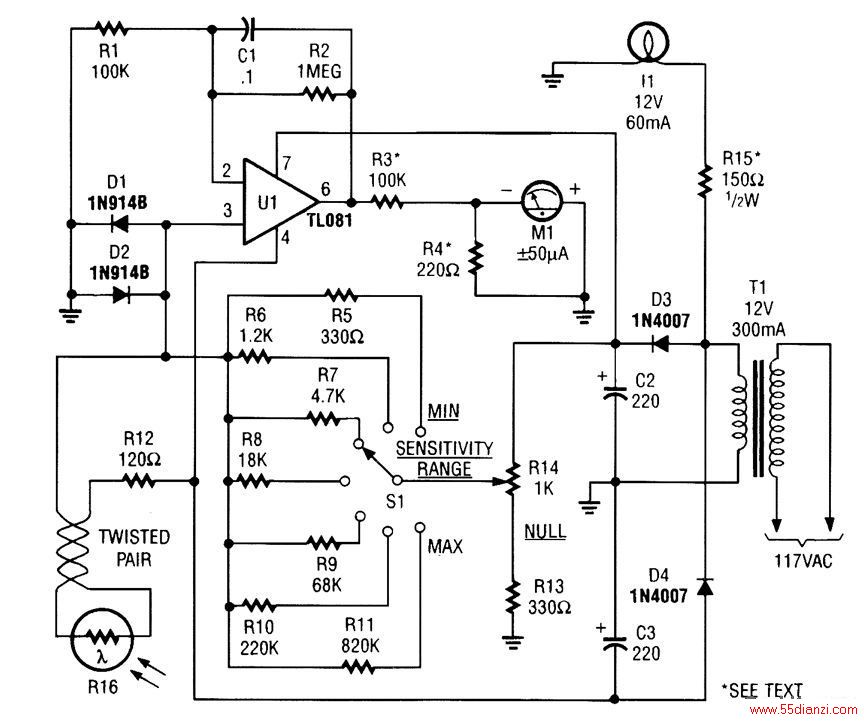

仪表M1是一个正负50μA的零中心仪表，其运动是由U1驱动的，U1是一个经过R3的TL081场效应晶体管运算放大器。R1和R2将U 1的增益设置成11，而电容C1用来将U1的频带宽度限制在1.6Hz。电路的电源是一个简易的双极12V电源（由T1，D3，D4，C2和C3组成）。
