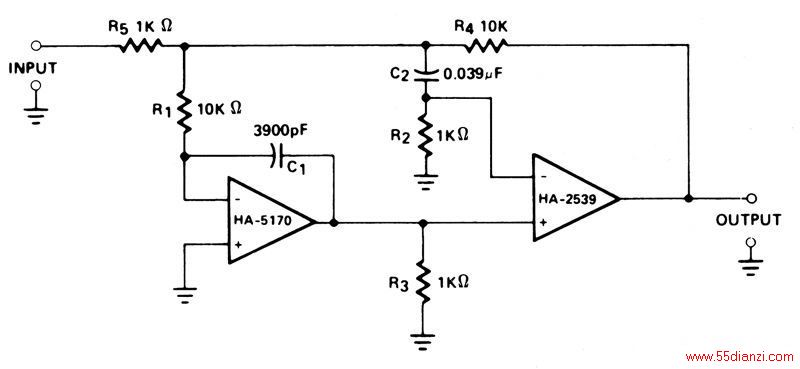

综合放大器电路图

综合放大器电路图

点击数：7134 次   录入时间：03-04 12:02:40   整理：http://www.55dianzi.com   电子电路图
复合配置大大降低了直流误差，同时不会牺牲HA-2539高转速，宽频带的特性。也可使用HA-2540，但速度和带宽响应都略低一些。功率大于40千赫时，HA-2539通过C2放大转发信号；R2和R5设定电压增益为-10。

复合配置大大降低了直流误差，同时不会牺牲HA-2539高转速，宽频带的特性。也可使用HA-2540，但速度和带宽响应都略低一些。功率大于40千赫时，HA-2539通过C2放大转发信号；R2和R5设定电压增益为-10。

本文关键字：放大器  电路图  电子电路图，电路图 - 电子电路图
