光强极小的光控开关电路图
点击数：7163 次 录入时间：03-04 11:41:52 整理：http://www.55dianzi.com 电子电路图

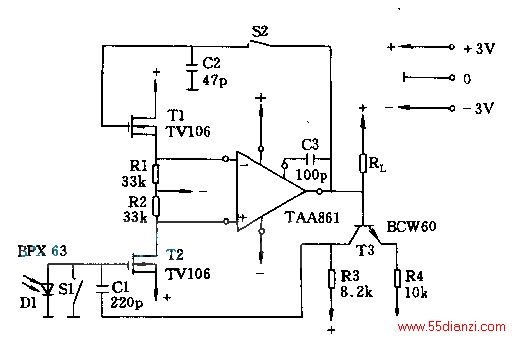

在光强极小时采用光敏电阻或一般光敏二极管就不适合了，而应采用截止电流特别小的专用的光敏二极管BPX63。该电路中光线持续照射到二极管D1上，如果开关S1和S2闭合，则光电流短路，场效应管T1和T2及电阻R1和R2构成源射极跟随器。在开关S2闭合时运算放大器输出通过场效应晶体管T1同其反身输入端相接。如果开关S1、S2均打开，则强负反馈线路切断，但场效应晶体管T2的工作点改变。
