直流光电开关电路图

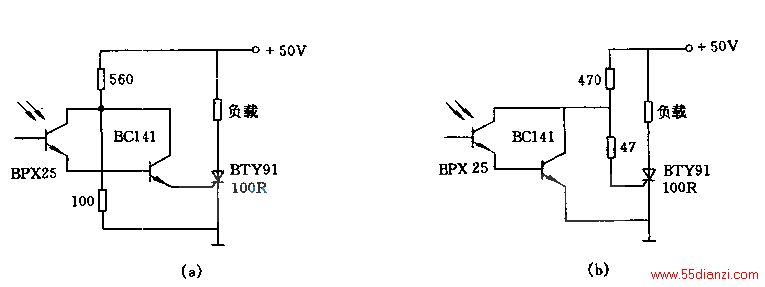

图(a)电路中当光敏晶体管BPX25没有光线照射时截止，从而使晶体管BC141无基极电流也处于截止状态。反之则晶体管导通，触发晶闸管，使之导通，负截上有电压。图(B)则相反，当有光线照射到光敏晶体管上时晶体管BC141导通，使晶闸管截止，负载断电。而当无光线照射时，晶体管BC141截止，于是直流电压经470Ω和47Ω电阻加到晶闸管门极上使其导通，接通负载。
