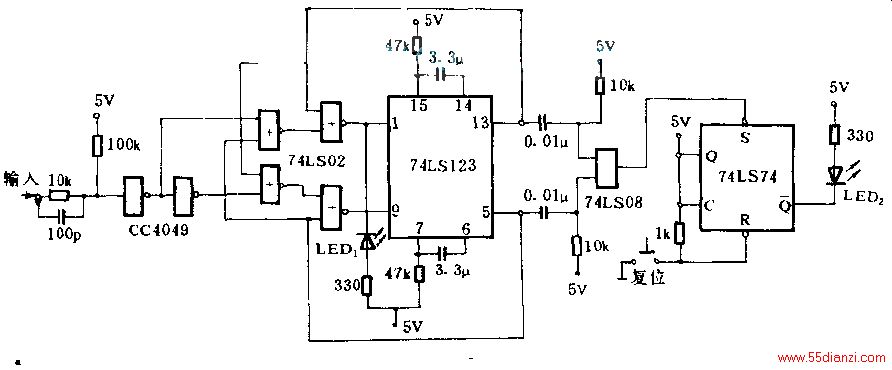

能记忆的逻辑探头电路图

本电路可应于通过逻辑测试或随机的抖动检测，具有输入阻停高的特点，适合±15V左右的输入信号。当探头输入为“1”态时，双单稳电路74LS123的负触发端（1）为低电平，点亮LED1。一旦出现输入下跳时，触发（9），而（5）出现正跳变，LED1出现约20ms的暗时间。当输入为“0”态时，LED2常暗，而正跳变会使LED1出现20ms的亮时间表。74LS123的（13）、（5），在探头输入无论出现正、负跳变时，总有一个办出触发74LS74，从而点亮LED2，所以具有记忆功能。74LS123的（2）、（3）（10）（11）必须接高电平。
