用光电继电器检测位置的电路图

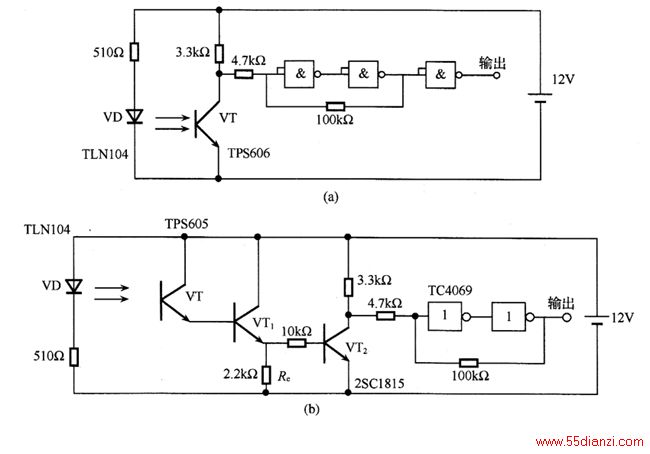

如图所示，图是用光电断续器检测位置的电路。图（a）电路中，VD和VT组成光电断续器，光电断续器的输出信号通过直接耦合而经COMS与非门放大，放大的输出信号控制相关电路。当VD和VT之间被物体遮挡时，断续器输出高电平，反之，输出低电平。这种电路适用于检测移动物体的位置。由于电路是采用COMS缓冲器构成施密特电路，因此，输出脉冲的上升特性得到很大的改善。图（b）的电路与图（a）的电路类似，只是光电三极管采用光电达林顿管，即光电三极管VT与晶体管VT1接成达林顿形式，这样，可得到需要的输出电流。这种电路的电流增益非常高，Re处可直接接几mA电流的继电器，但响应特性较慢，不适用于检测高速旋转体的转速，一般用于自动售货机。
