可见光接收器电路图

点击数：7389 次录入时间：03-04 11:46:23 整理：http://www.55dianzi.com 电子电路图

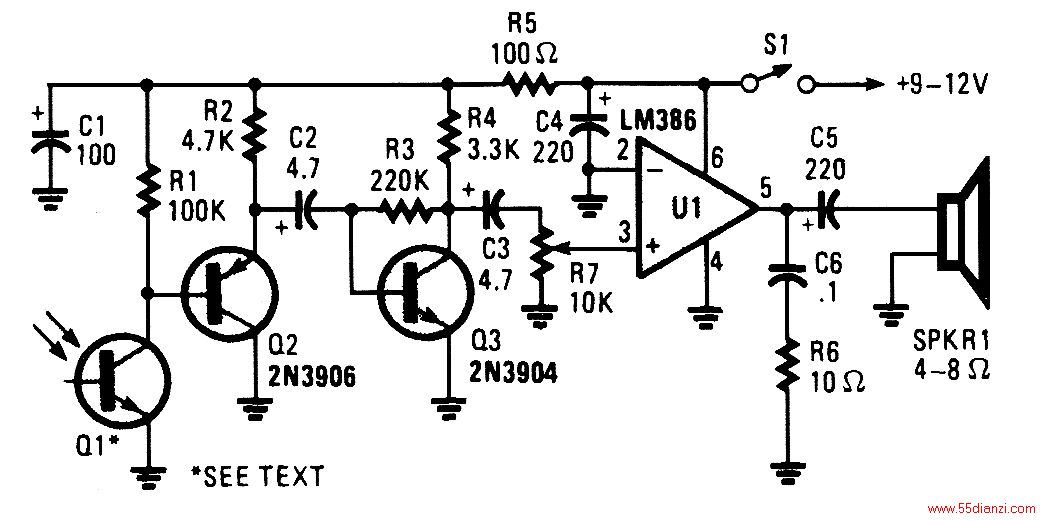

这个振幅调制光信号接收器在抛物面反射器内使用光电晶体管Q1。任何NPN型三极管都工作。射极跟随器Q2驱动放大器Q3。Q3的输出提供给音量控制R7和音频放大器。9到12V的电源推荐给这个接收器。
