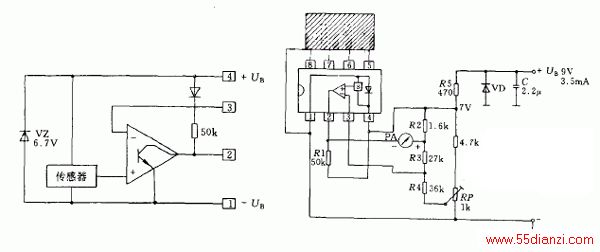

单片温度传感器电路图

集成电路LM3911是由运算放大器及稳压电路构成的硅片传感器。只需外接少量元件就可构成一个简单的电子温度表。硅片中利用晶体管作用敏感元件。晶体管基射极电压随温度变化而变化，当温度升高时，基射极电压也升高，从一块铜块上摄取的外界温度传递到温度传感器上，铜块接到集成电路的引脚5~8上。这些引脚在内部连接到温度传感器上。温度传感器恒压源（6.8V）供电。自温度传感器上输出的信号加到内部运算放大器同相输入端，而其反相输入端电位固定。因此，运算放大咕嘟的输出端（引脚2）电位受温度传感控制，经表头指示出读数，电路中集成芯片需电流约3mA,其余的0.5mA电流经外接电路，温度传感器的工作温度范围为-25℃~+85℃。表示指示范围决定于外接电路参数。
