由单片射频功率测量系统AD8318构成的射频功率控制器电路图

由单片射频功率测量系统AD8318构成的射频功率控制器电路图

点击数:7932 次   录入时间:03-04 11:48:07   整理:http://www.55dianzi.com   电子电路图

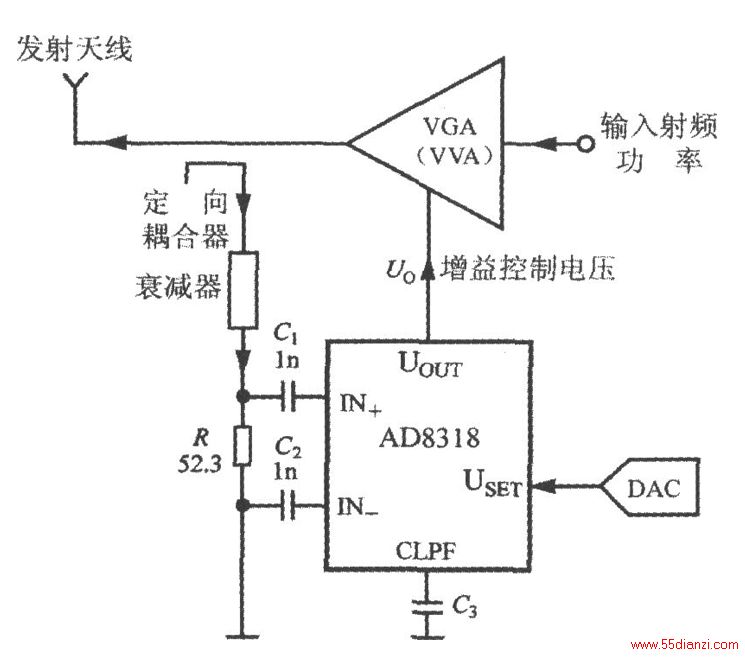

射频功率控制器的工作原理如图所示。控制对象可以是功率放大器(PA)、可变增益放大器(VGA)、可变电压衰减器(VVA)等。选择控制模式时,要将USET、UOUT引脚互相断开。被测射频功率信号通过定向耦合器、衰减器,加到AD8318的输入端。AD8318的设定电压取自数/模转换器(DAC)。从AD8318的UOUT输出的增益控制电压,用来控制VGA(或VVA)的输出功率。

射频功率控制器的工作原理如图所示。控制对象可以是功率放大器(PA)、可变增益放大器(VGA)、可变电压衰减器(VVA)等。选择控制模式时,要将USET、UOUT引脚互相断开。被测射频功率信号通过定向耦合器、衰减器,加到AD8318的输入端。AD8318的设定电压取自数/模转换器(DAC)。从AD8318的UOUT输出的增益控制电压,用来控制VGA(或VVA)的输出功率。
