LX5600等构成的温度接口电路图
点击数：7204 次 录入时间：03-04 11:56:46 整理：http://www.55dianzi.com 电子电路图

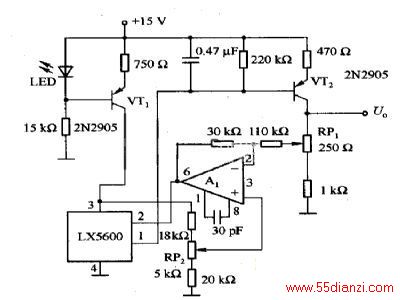

本图是由LX5600等构成的温度接口电路。电路中，由LED和VTl构成恒流源电路，为LX5600提供恒定的工作电流。VT2为低输出阻抗的放大器，将LX5600的输出信号进行放大;Al为反相放大器，它完成负反馈工作;RP1用于调节转换灵敏度;RP2用于调零。输出电压为o一5v，温度为100℃时
