TTS-200系列温控晶体闸管电路图

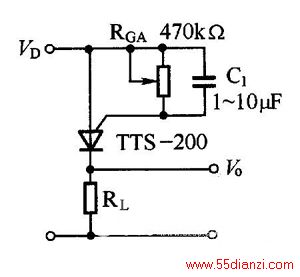

温控晶闸管的基本应用电路如图所示。RcA是控制开关温度的电阻，选择不同的RGA电阻值可得到不同的开关温度。VD是工作电压。当温度末达到开关温度时，温控晶闸管截止，V。端输出低电平;当温度达到或超过开关温度时，温控晶闸管导通，V。端输出高电平。需要指出的是，工作电压VD与开关温度也有关系，为保证开关温度的稳定性，VD应采取稳压措施。C为防止干扰而设置的电容。
