双轴磁场传感器的应用电路图

双轴磁场传感器的应用电路图

点击数:7581 次   录入时间:03-04 12:00:35   整理:http://www.55dianzi.com   电子电路图
原始图片 上一张 下一张 自动 / 暂停播放

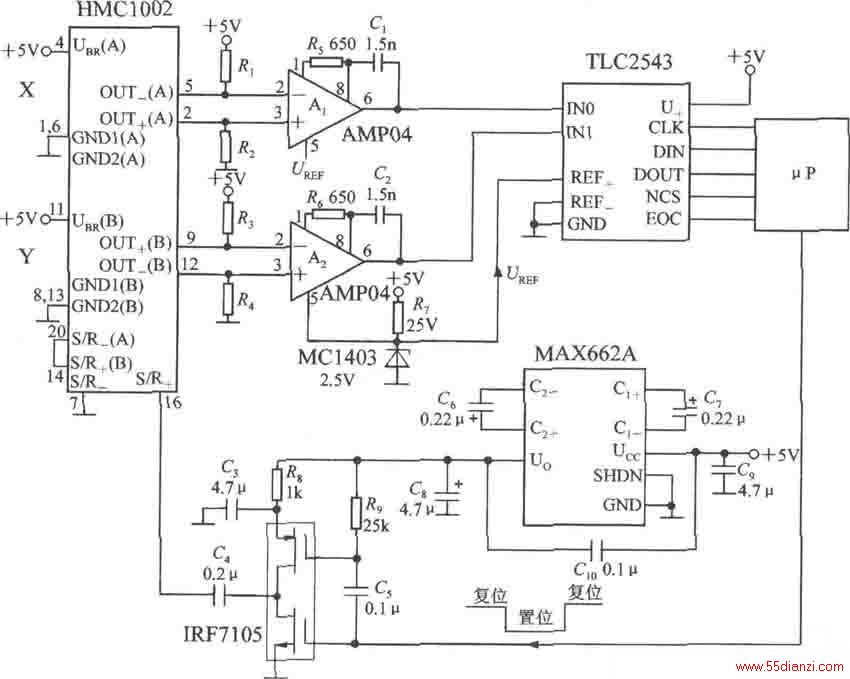

双轴磁场传感器的应用电路如图所示。使用一片双轴磁场传感器HMC1002、两片AMP04(A1、A2),能同时测量X轴方向和Y轴方向的磁场。HMC1002输出的两路电压信号分别经过A1和A2放大后,接12位A/D转换器TLC2543的模拟输入端和基准端,再通过接口电路接μP。MAX662A是高效DC/DC变换器,可将+5V电源提升到+10V,作为驱动器IRF7105的电源。驱动器的输入信号来自μP,输出的脉冲电流送至HMC1002的S/R+端(第16脚)。图中的C3应采用钽电容。

双轴磁场传感器的应用电路如图所示。使用一片双轴磁场传感器HMC1002、两片AMP04(A1、A2),能同时测量X轴方向和Y轴方向的磁场。HMC1002输出的两路电压信号分别经过A1和A2放大后,接12位A/D转换器TLC2543的模拟输入端和基准端,再通过接口电路接μP。MAX662A是高效DC/DC变换器,可将+5V电源提升到+10V,作为驱动器IRF7105的电源。驱动器的输入信号来自μP,输出的脉冲电流送至HMC1002的S/R+端(第16脚)。图中的C3应采用钽电容。
