桥接除法板传感器

点击数：7746 次录入时间：03-04 11:42:55 整理：http://www.55dianzi.com 电子电路图

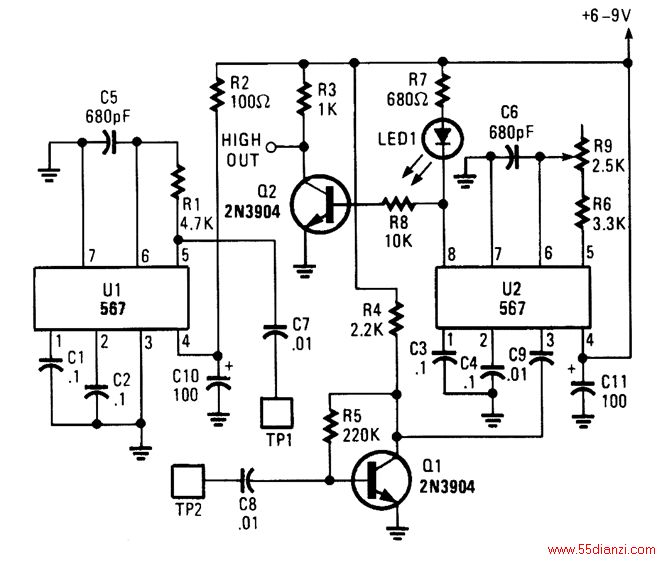

在此电路中，使用了两个567音解码器。一个是振荡器，另一种是探测器。桥接TP1和TP2，这使U2接收UI的信号，这将导致U2的引脚8变为低电平。这个动作点亮LED1和驱动Q2的输出变高。
