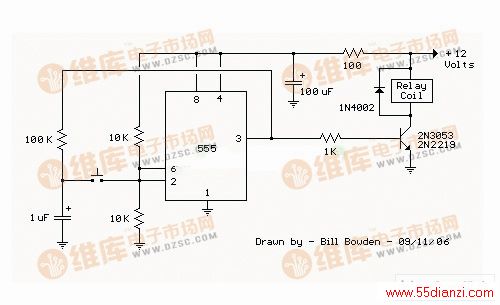

555继电器切换电路图

555继电器切换电路图

点击数:7489 次   录入时间:03-04 11:38:04   整理:http://www.55dianzi.com   电子电路图
555定时器电路进行切换时,按下一个按钮继电器。引脚2和6,门槛和触发输入,持有1 / 2的电源电压由两个10K的电阻。当输出为高,通过100K的电阻电容充电,而放电时,输出为低。当按钮按下时,电容电压施加到引脚2和6这将导致输出切换到相反的状态。当按钮被释放时,电容会充电或放电到输出端(引脚3)新的水平。

555定时器电路进行切换时,按下一个按钮继电器。引脚2和6,门槛和触发输入,持有1 / 2的电源电压由两个10K的电阻。当输出为高,通过100K的电阻电容充电,而放电时,输出为低。当按钮按下时,电容电压施加到引脚2和6这将导致输出切换到相反的状态。当按钮被释放时,电容会充电或放电到输出端(引脚3)新的水平。
