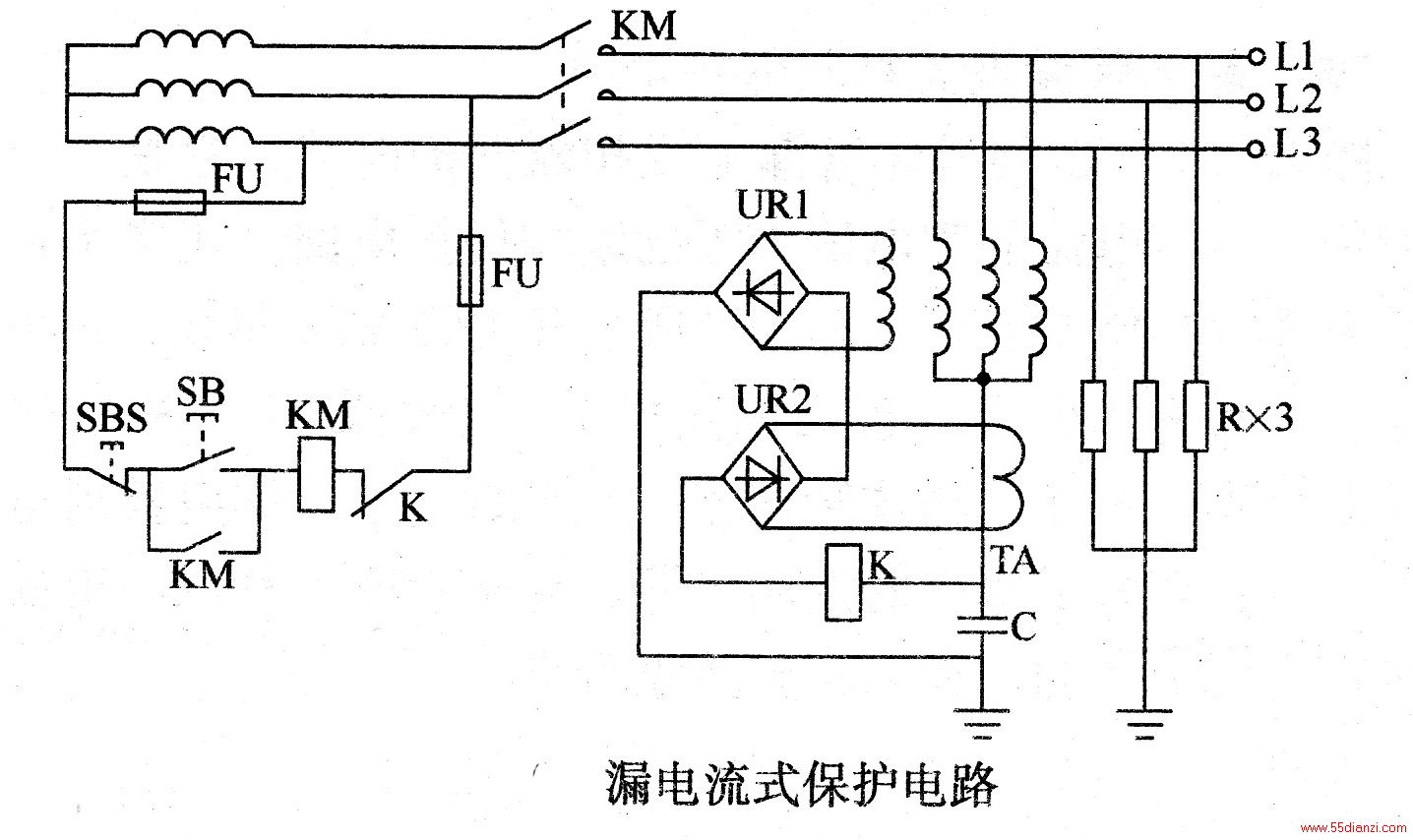

漏电流式保护电路

该电路是一种是传统的电磁式脱扣器，它直接接收零序电流互感器的信号，灵敏度很高，一般用极化电磁铁，在漏电流达到30mA时即可动作：无漏电流时，漏电脱扣器的永久磁铁将衔铁吸合,处于正常工作状态。当被保护电路对地有漏电流时，零序电流互感器二次绕组输入到脱扣器线圈的电流便产生磁通，在半个周期内抵消了永久磁铁的磁通,衔铁借弹簧的拉力释放，脱扣器动作，并使继电器的触点在0．1s内接通或断开。调节弹簧使衔铁和磁轭有一定的间隙，即可调节动作电流。
