三角形联结电动机断相保护电路

点击数：7873 次录入时间：03-04 11:38:25 整理：http://www.55dianzi.com 电气控制图

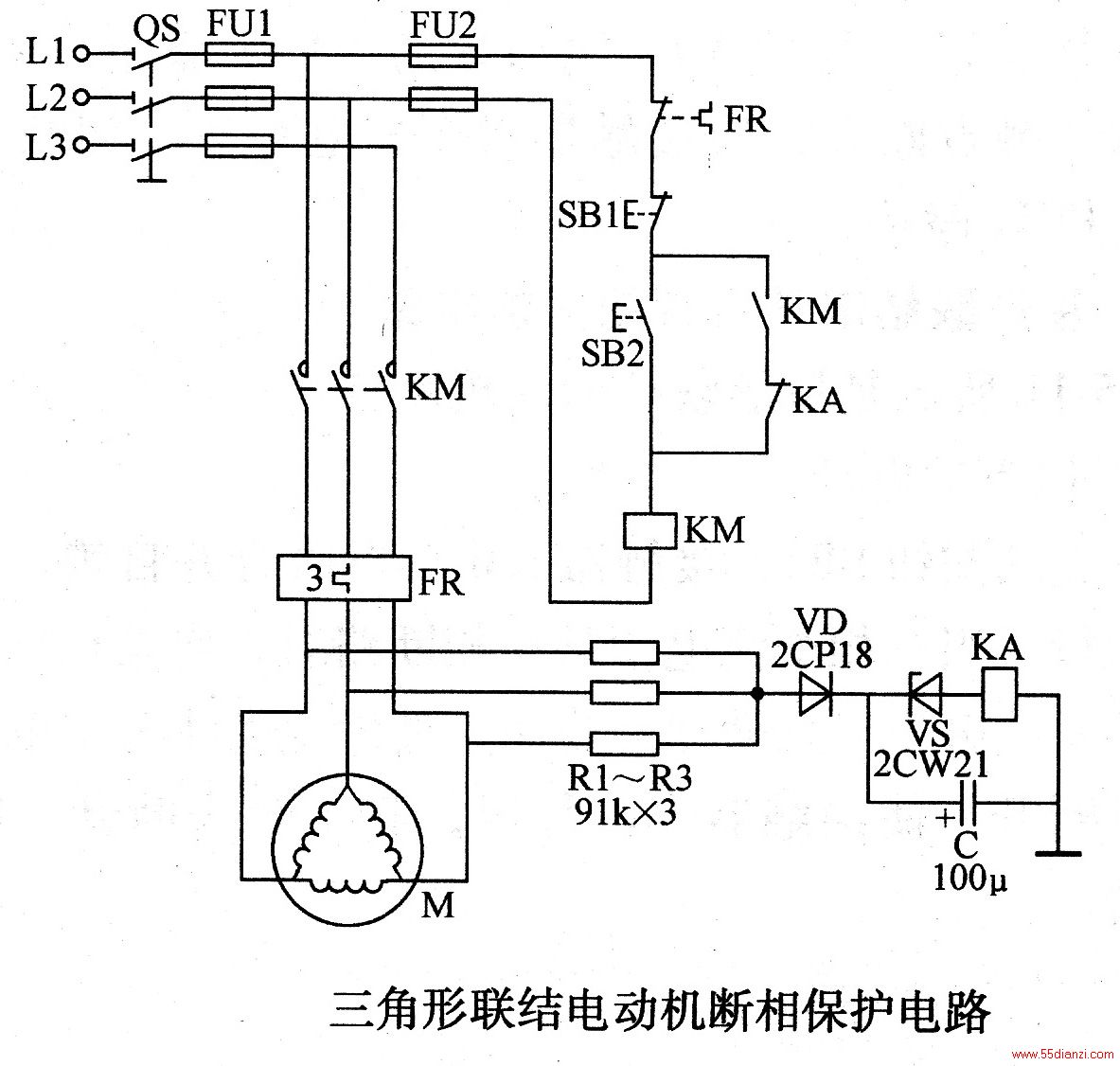

该保护电路的保护作用如下：将3只电阻R1～R3接成一个人为的中性点，当电动机断相时，此中性点发生偏移，继电器KA得电吸合，继电器的常闭触点切断接触器KM线圈回路，KM失电释放，电动机主回路电路被切断，电动机M停转。
