电动机电子调速电路

电动机电子调速电路

点击数:7600 次   录入时间:03-04 11:54:21   整理:http://www.55dianzi.com   电气控制图

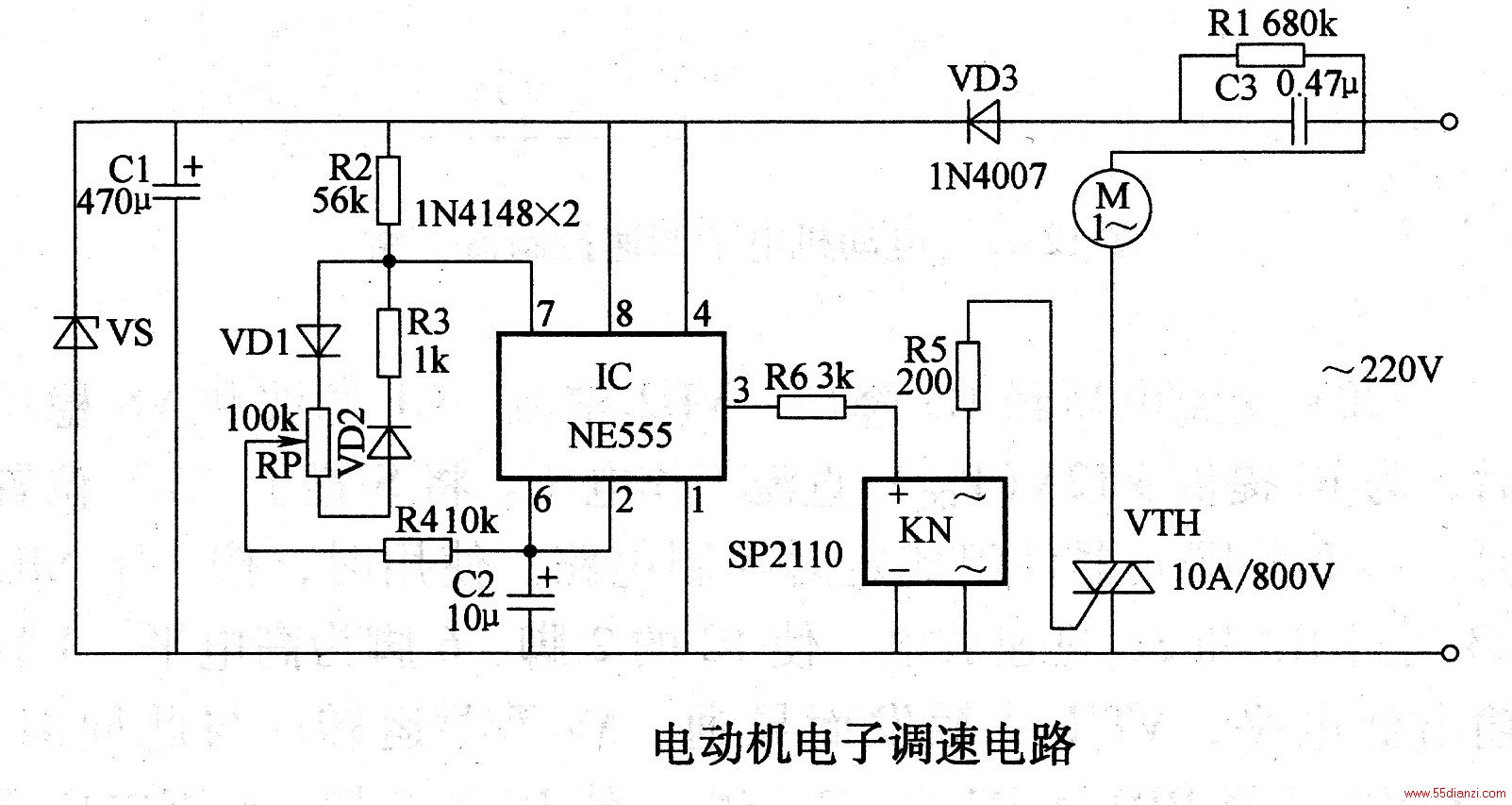

该电路具有简单、容易制作等特点,可用于小型单相交流电动机的转速控制。220V交流电压经C3降压、VD3整流、C1滤波和VS稳压后,为IC提供+12V直流工作电压。超低频振荡器通电工作后,从IC的3脚输出频率为1Hz左右的超低频脉冲信号。此脉冲信号加在固态继电器KN的控制端(正端),通过控制KN的通与断(脉冲信号为正脉冲时,KN导通;脉冲信号为负脉冲时,KN截止),来控制VTH的导通角。调节RP的阻值,可改变IC的3脚输出脉冲信号的占空比。脉冲信号的占空比越大,在单位时间内VTH的导通时间就越长,电动机M的工作电压也越高9运转速度也越快。
