一、系统概述
1、系统简介
监控系统被广泛应用于机房监控、通信基站的动力及环境监控、无人值守现场的环境及安防监控，例如电信基站\环境监控、电力通信站环境监控、校园/企业网络机房监控、银行和证券数据机房环境监控、军械和弹药仓库的环境监控等。
它的功能是采集并记录现场的各种需要关心的环境参量，例如红外、门禁、烟感、温度、湿度、电压、电流、电磁干扰等。它由传感器和数据处理单元组成，还具有网络通讯的接口。
网络型监控系统作为新一代环境、动力、安防应用具有同以太网或因特网无缝连接的功能。网络型监控系统成功应用了嵌入式Internet技术，使得TCP/IP和Ethernet可以稳定可靠地应用到重要监控现场。
2、设计原则
从实际出发，在有限的预算下，追求最高的性能。在重要的机房，采用嵌入式网络型监控设备，辅以传感器，组建综合监控管理系统具有较好的成本优势，其建设成本远远低于采用传统ＰＬＣ模块，工控组态软件之和；建设周期只有传统方案的１／４；系统维护成本只有传统方案的１／２。
3、系统的先进性、稳定性和安全性
3.1网络化存储和跨网络平台访问
网络型监控系统可以同时采集温度、湿度、电压、电流、烟雾、水禁、红外、门禁等状态参量，采集的数值在浏览器界面上动态地显示出来。由于有可扩展的传感器接口，用户可以自由定义。独有的内嵌Web Server可允许用户通过PC的IE浏览器或其他标准的浏览器访问监控系统的网页来观察远端的情况，而不需要额外的软件。当参量达到警告值时，页面自动图形显示报警提示。网络管理员可以在界面上设置被测参量的变化范围、报警上下限数值、IP地址、监测时间间隔、在修改监测量的上下限时，修改人被同时记录。
3.2实时监测
网络型监控系统具有网络数据传输接口，可以通过IP数据包传送网络数据。监控系统将采集的数据以报告的形式传送回来，这样远程计算机可以将数据存入数据库，利用数据库访问进行数据计算、整合和存储。
3.3简单和安全的使用
对网络型监控系统的配置和管理可以通过浏览器进行，用户不需要安装额外的软件。通过简洁的网页，用户就可以进行配置，简单易用，节省安装维护人员。用户可配置仪器的IP地址、网关地址、子网掩码、数据端口等设置。为了满足数据安全性的需要，提供了密码机制，管理员必须通过密码才能访问网页进行修改和配置。为了防止网络病毒的攻击和网络数据干扰，设计了特有的包过滤功能和抗病毒机制，保证高可靠度的网络传输.另外，实现了处理器监控机制，可以监视自身的运行状态，必要时采取安全处理措施，保障系统稳定可靠运行。
3.4支持标准智能／通用传感器
是一种基于IEEE1451标准的网络传感器适配器和传感器与微处理器的数字接口集成化单元，具备完善的和通用性很强的二次开发性能。
网络型监控机提供了业界通用的传感器接口，可接入各种类型的传感器：
模拟线性接口的传感器；
TTL或干/湿式输入接口的状态传感器；
监控机可采集和控制的量有：（部分）
温度、湿度、压力、流量、风速；
交/直流的电压、电流、功率；
红
外双鉴、红外对射；水禁检测、门磁检测；
烟雾检测、煤气检测、水位检测；
烟雾排风扇、防火隔离电闸门、紧急备用电源、紧急照明、电子阀门；
二、系统设计的依据
《工业企业通用设计规范》（GBT42-81）
《中华人民共和国公共行业标准》（GA/T70-94）
《安全防范工程程序与要求》（GA/T75-94）
《电气装置安装工程施工及验收规范》（BGJ232.90.92）
《民用工业建筑电气设计规范》（GJT16-92）
《电气装置工程施工及验收规范》GBJ232--82
《保安电视监控工程技术规范》GA/T76--96
《民用建筑电缆工程技术规范》

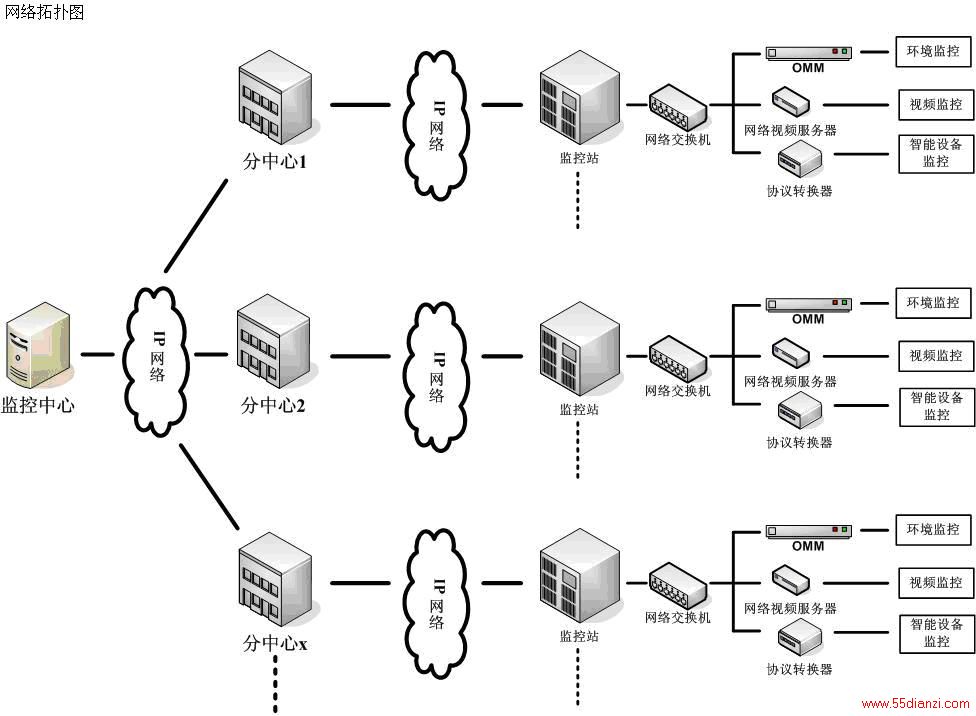

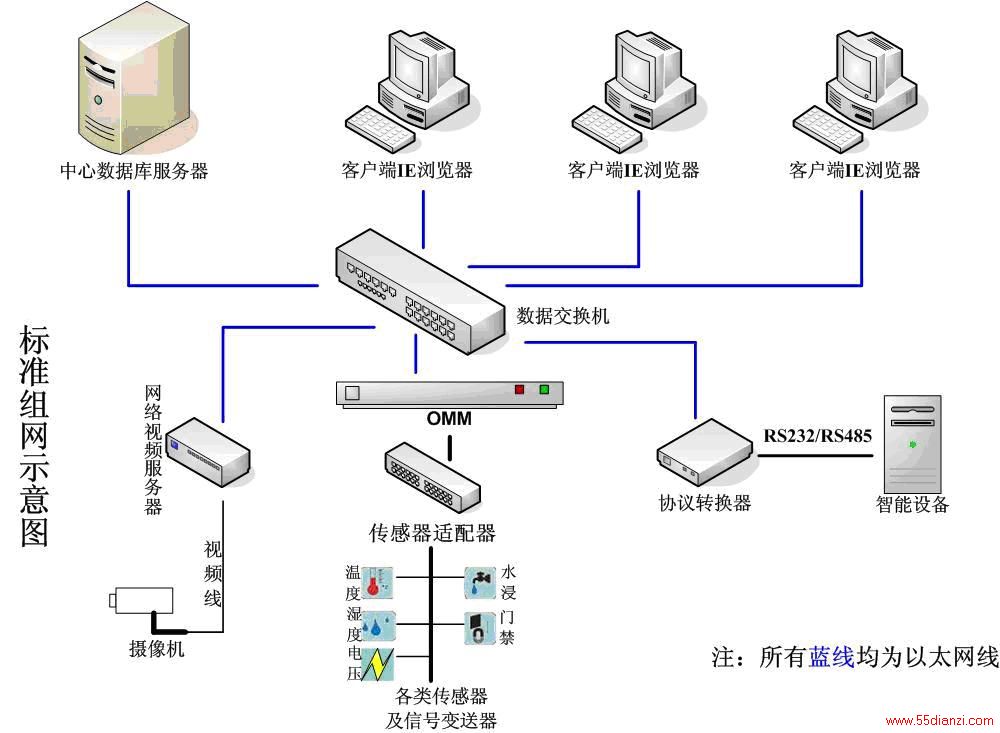

三、系统配置与组网结构图
该系统采用二∕三级结构的TCP/IP内部局域网结构；
监控服务器安装在监控中心（可选配大屏幕监视器）；
嵌入式网络型监控设备分别安装在机房现场，与现场设备的各种采集点传感器、电源、空调等相连（采用网络型数据采集服务器）；
软件采用B/S结构（IE浏览器），具有界面友好、实时性好、人工干预少、使用简单方便等优点。
组网传输方式:
各机房的动力环境监控和视频监控采用TCP/IP协议通过以太接口接入内部局域网；
视频传输采用MPEG4压缩格式的组播方式；
电源、空调、ups等设备监控:
智能设备类：机房内采用协议转换器与各种智能设备之间通过RS485/232网络连接，采用主从方式通过各种通讯协议相互通讯，取得各设备的实时数据，为保障系统实时性，系统采用多线程方式，同时与各端口的设备通讯，便于对事件的即时响应。（要求用户提供原厂家设备的接口定义、随机监控软件和正确的通信协议）；
非智能设备类：通过报警干接点接口和各种模拟变送器直接接入监控主机的遥信、遥测接口；
此主题相关图片如下：
此主题相关图片如下：
四、机房监控主要设备
1、网络型动力环境智能监控数据采集机
产品特点：
220V交流或-48V直流电源供电
19英寸机架设计，嵌入式网络计算机 （不死机、可靠性高）
内置智能联动功能
八路光隔离遥信接口输入?（0-5V TTL电平，准确度：99.999%）；
八路光隔离继电器遥控输出（240VAC/1A、48VDC/2A干接点，准确度：99.999%）
八路模拟信号遥测接口输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；
1个
10M 以太口（物理接口： RJ-45插座）提供开放的软件接口，便于与第三方软件无缝集成
功能特性：
组网方式：基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等
基于WWW浏览器，采用B/S、或C/S结构
用户权限管理，安全，保密，可靠
支持紧急事件告警（当传输通道正常时，监控告警响应时间、数据响应时间、命令执行响应时间不超过10秒，故障告警准确率99.999%。）
报警方式：本地声音，中心通过寻呼机，移动电话，手机短信，电子邮件、网管平台广播或监控中心声音报警
监控主机包括以下几种接口：通信接口、遥测接口、遥信接口、遥控接口等。
通信接口提供一个以太网接口，在内部CPU的控制下与本地监控中心的通信服务器通信。协议转换器提供RS232/422/485接口，用于与其他的系统通信，如智能空调、智能电源等。
遥测接口主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电电流，电源系统的工作电压、工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用10位A/D转换，精度高，通过软件的处理可以达到非常准确的结果；对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。
遥信接口主要采集开关量，主要包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、门禁系统告警、强行闯入告警、消防系统报警等等。遥信模块还可以用来测量电网的频率。遥信接口采用光电隔离输入，抗干扰性能好，容易接线。
遥控接口主要是遥控灭火、防湿、电源电网的管理、空调远程的开关等。遥控的工作模式采取两步完成，第一步选中要控制的对象，并返回对象选中与否的信息，第二步确认执行，这样大大提高了遥控的可靠性，比如控制电源系统；也可以直接工作，比如控制路由开关。
2、PT-DAC 传感器适配器
传感器适配器可与监控主机相连，亦可连接8路开关量传感器，内含传感器电源DC12V。经过配置，传感器适配器可将采集到的数据传送到监控系统中，执行某种动作或场景。
1．PT-DAC传感器适配器的功能是将各类传感器或变送器的输出信号（包括开关量信号的通断及模拟信号<0-5V直流>的输出）转接到可与现场信息采集器相匹配。
2．供电：本设备由12V2A稳压电源外部供电
（1）其中12V输出电源可供各种传感器之供电需要。
